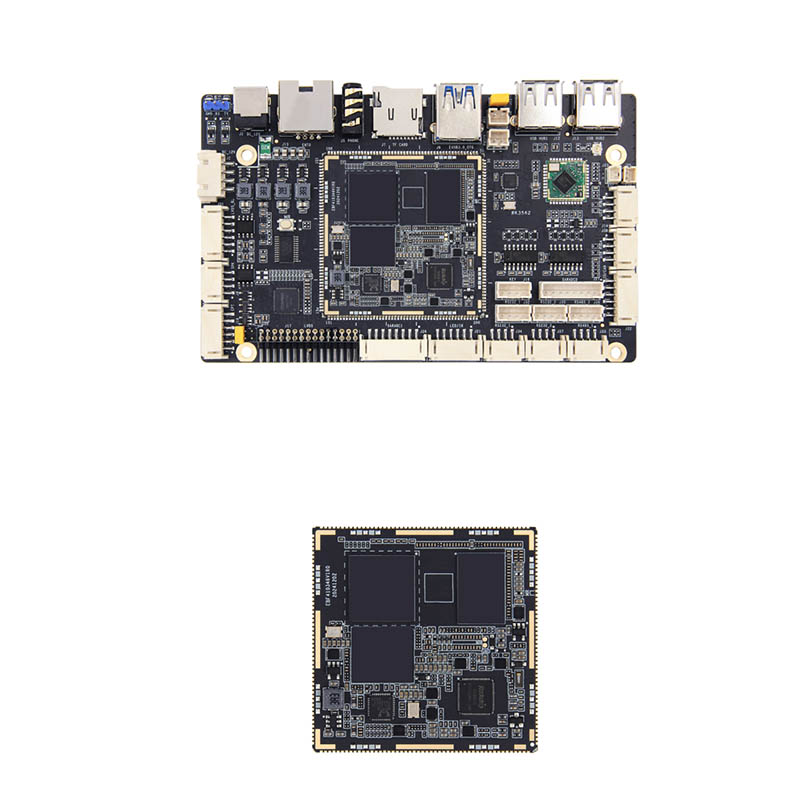

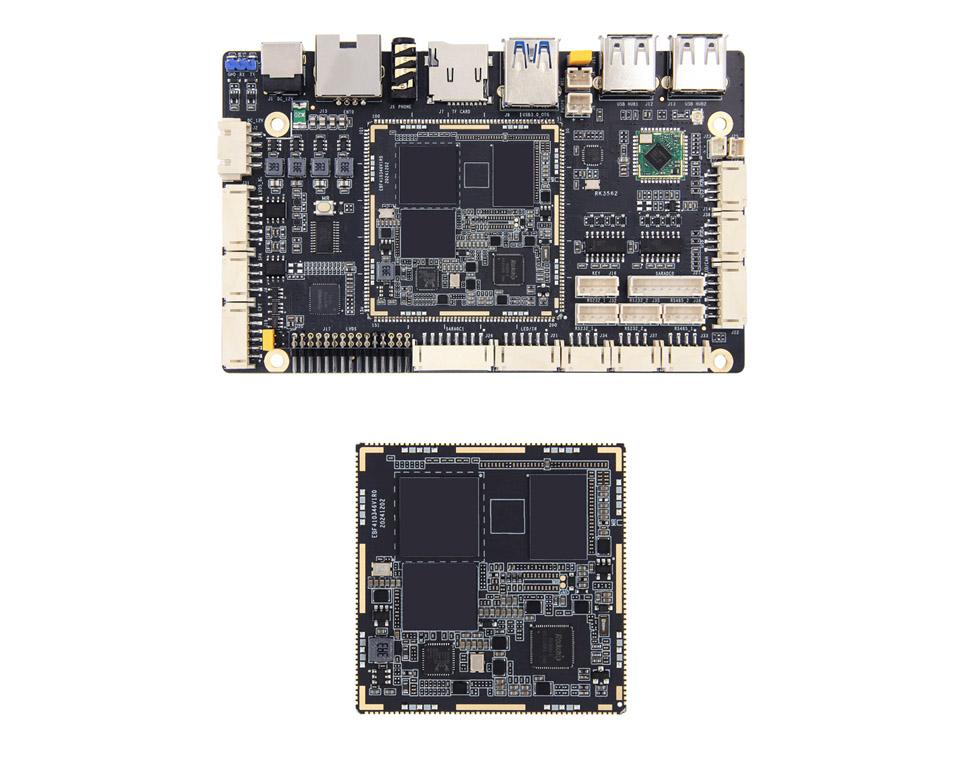

RK3562J Board Development

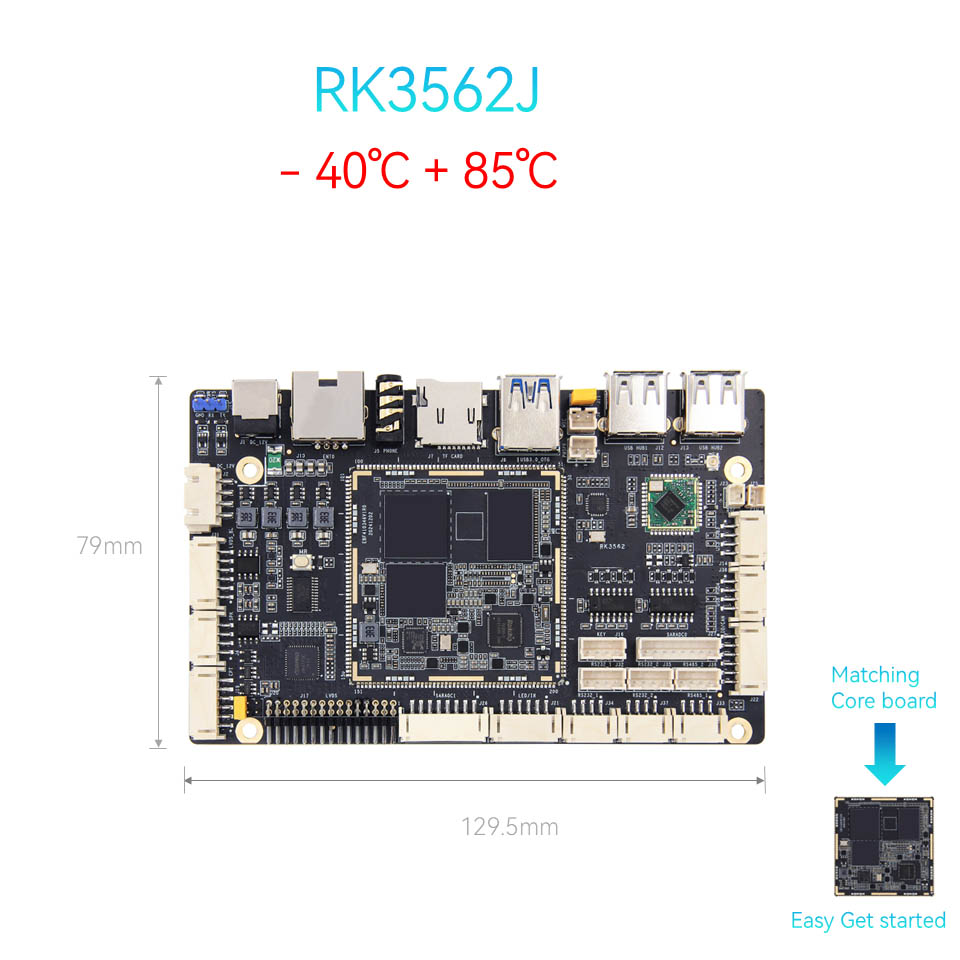

Thinkcore Technology RK3562J Board Development folosește cipuri de calitate industrială, poate funcționa stabil pentru o lungă perioadă de timp într -un interval de temperatură de funcționare de -40 ° C până la 85 ° C, răspunzând nevoilor aplicațiilor de afișare comercială în diverse medii complexe, cum ar fi mașini de publicitate în aer liber, echipamente de afișare în mall -uri comerciale și alte locuri publice.

Caracteristici cheie:

SOC de înaltă performanță: Rockchip RK3562J Quad-Core Cortex-A55 @ 1.8GHz, ideal pentru semnalizare digitală, retail inteligent și control industrial.

● Interfețe bogate: suport dublu-dezactivare prin MIPI CSI/DSI + LVD-uri, USB 3.0 de mare viteză și Wi-Fi 6 pentru conectivitate de latență ultra-scăzută.

● Proiectare open-source: open source suportare fișier sursă PCB de bază de bază și SDK furnizate pentru personalizare rapidă.

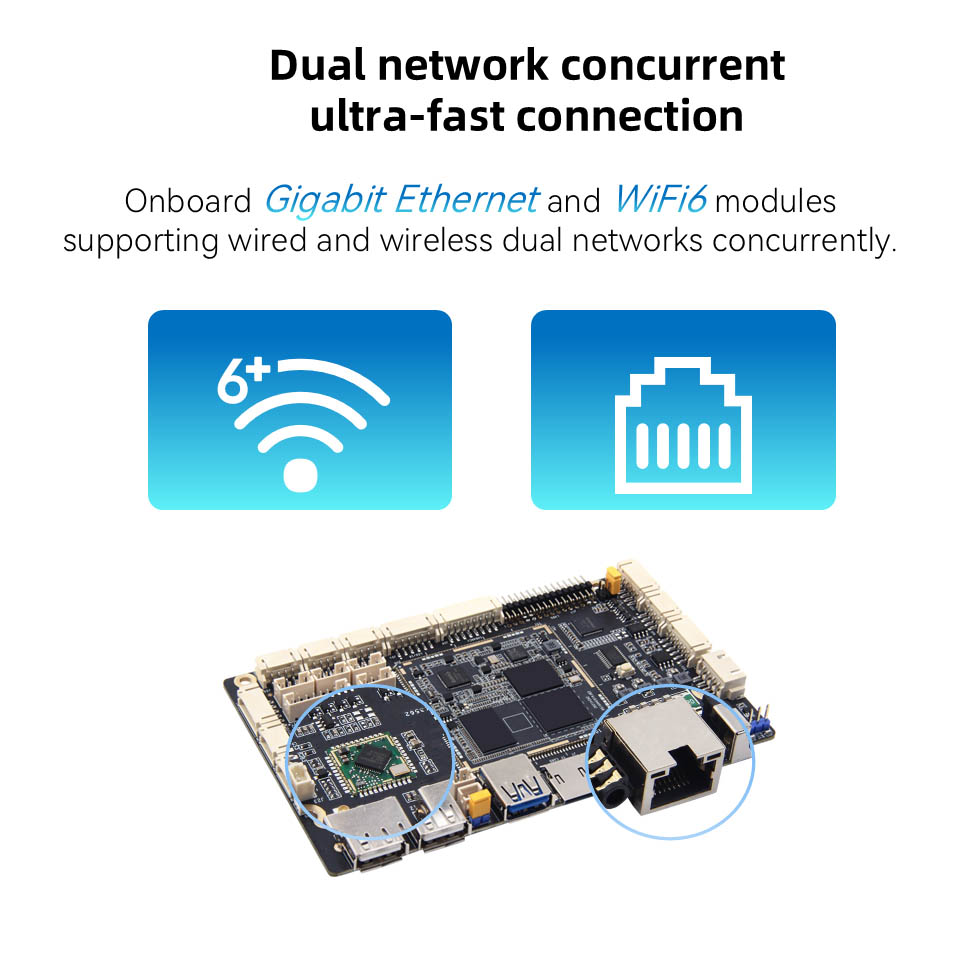

● Portul Gigabit Ethernet: portul Gigabit Ethernet poate oferi un suport de rețea eficient, stabil și flexibil pentru plăci de afișare comerciale și alte echipamente

● Fiabilitate de calitate comercială: suport stabil Android/Linux stabil, adaptat pentru semnalizarea digitală 24/7 și dispozitivele AIOT Edge.

● Imagini de sistem de operare de asistență oficială de asistență: cum ar fi Android, Debian și Ubuntu, care pot fi aplicate la mai mult de 6 medii de aplicații diferite.

De ce să ne alegem?

Hardware-ul deschis: Modificați-vă în mod liber tabloul de bază-fără bariere de licențiere.

Asistență tehnică: asistență tehnică online pentru a ajuta la accelerarea dezvoltării și asistenței pentru integrările OEM/ODM.

Eficiență din punct de vedere al costurilor: soluție gata de desfășurare cu timp la piață mai rapid decât concurenții.

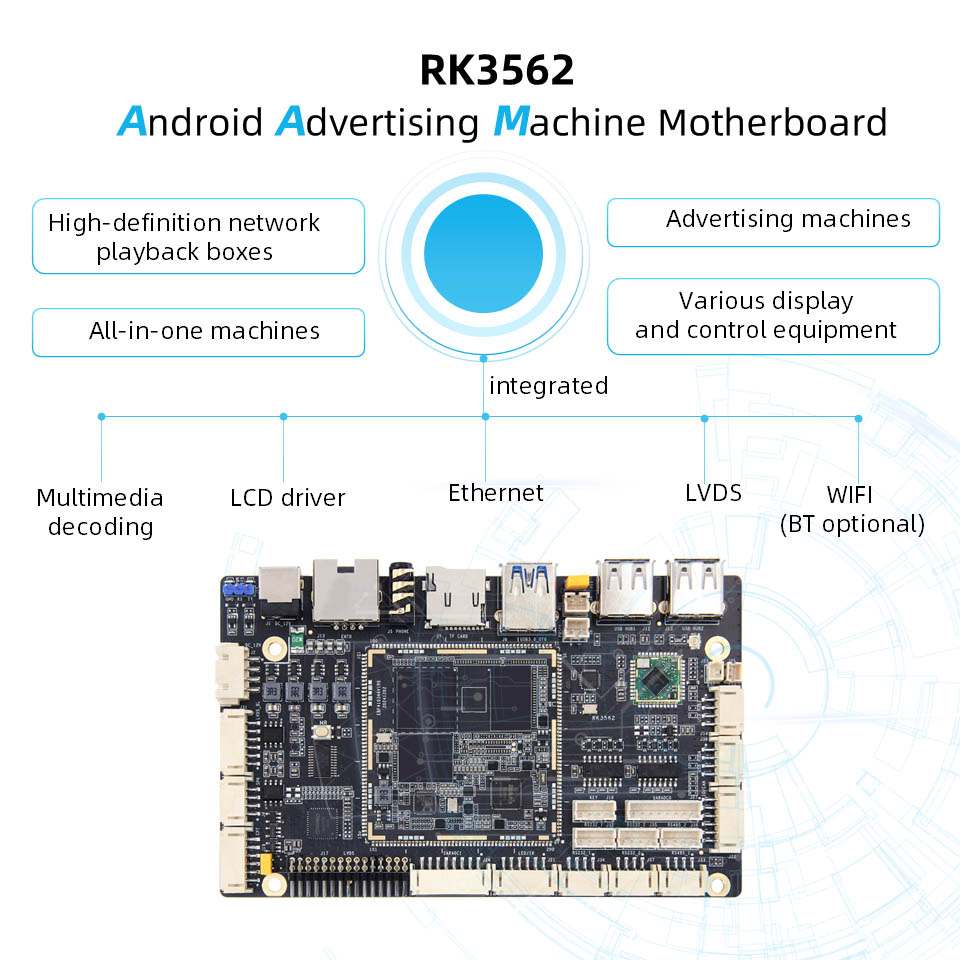

Aplicații: chioșcuri interactive, jucători de reclame, cutii de streaming în direct, afișare comercială publicitari all-in-one, mașină de difuzare live

Parametri ai produsului:

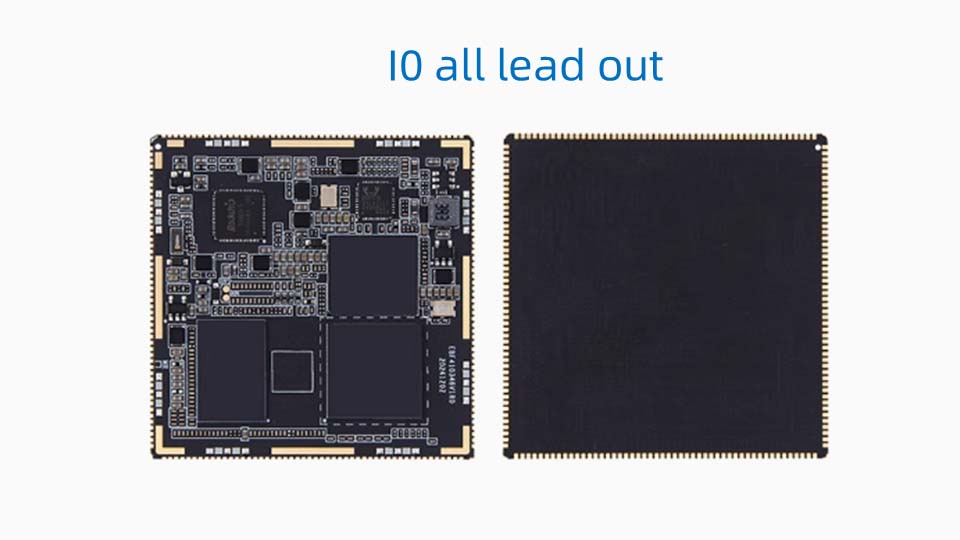

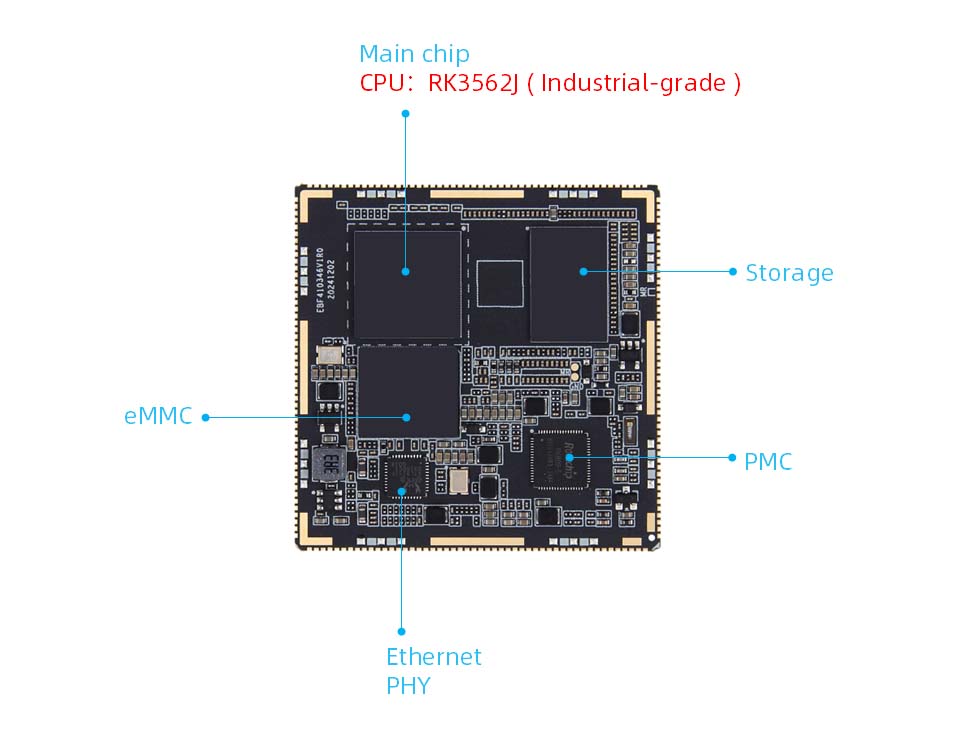

RK3562J Configurare hardware de bord de bază

● cip principal

Model: RK3562/RK3562J

CPU: quad-core Cortex-A53, până la 2,0 GHz

GPU: Mali-G52

NPU: 1Tops Computing Power (de calitate industrială RK3562J fără NPU)

● Memorie: 1/2/4/8GB, LPDDR4/4X (personalizabil)

● Depozitare: 8/32/64/128 GB, EMMC (personalizabil)

● Interfață: interfață de gaură de timbru, 10 cabluri complete

● PCB: 8 straturi, design din aur cu imersiune neagră

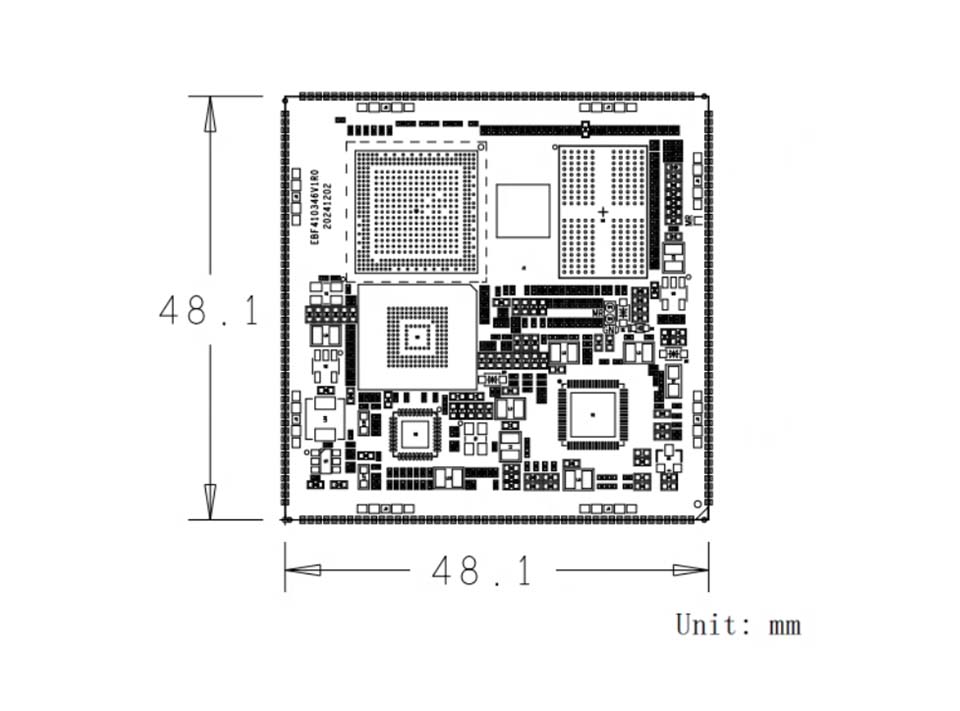

● Dimensiune: 48.1*48.1mm

Pinii de semnal

● IO: 86 pini GPIO, inclusiv 1 ceas diferențial, pini cu 3 butoane și 1 pin de control al puterii

● Port de rețea: 1 Gigabit Ethernet

● Portul serial: 10

● 12c: 6

● SPI: 3

● CAN: 2

● ADC: 13

● PWM: 15

● 12s: 2

● USB3.0 OTG: 1

● gazdă USB2.0: 1

● Cameră: MIPICS12LANE*4

● SDMMC: 2

● SPK: 1

● Ieșire audio: 1

● Mic: 1

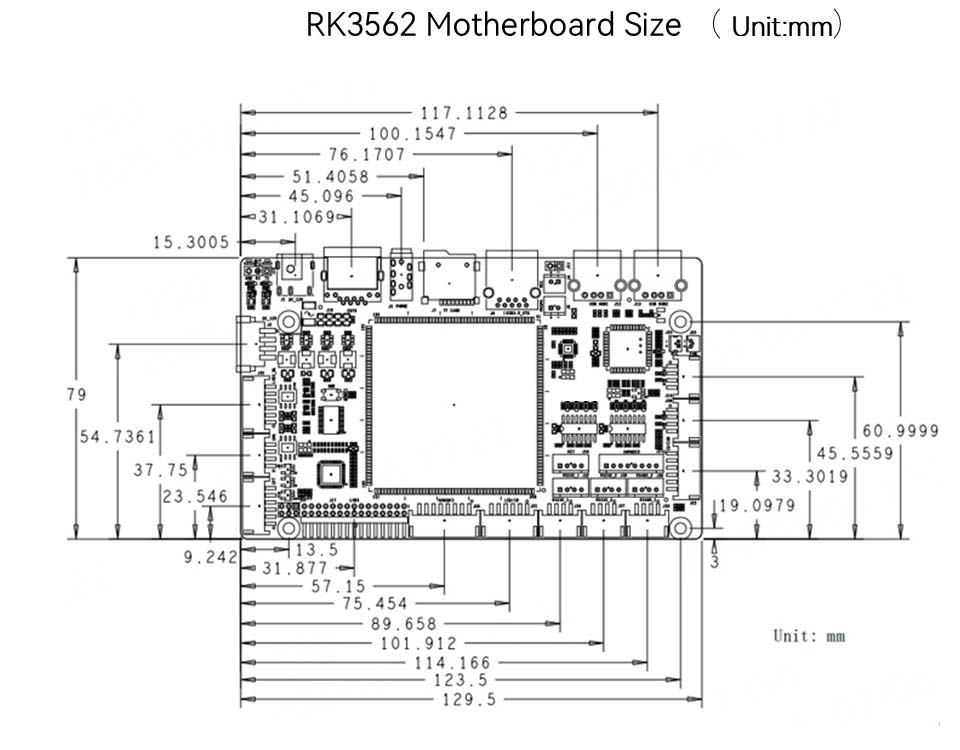

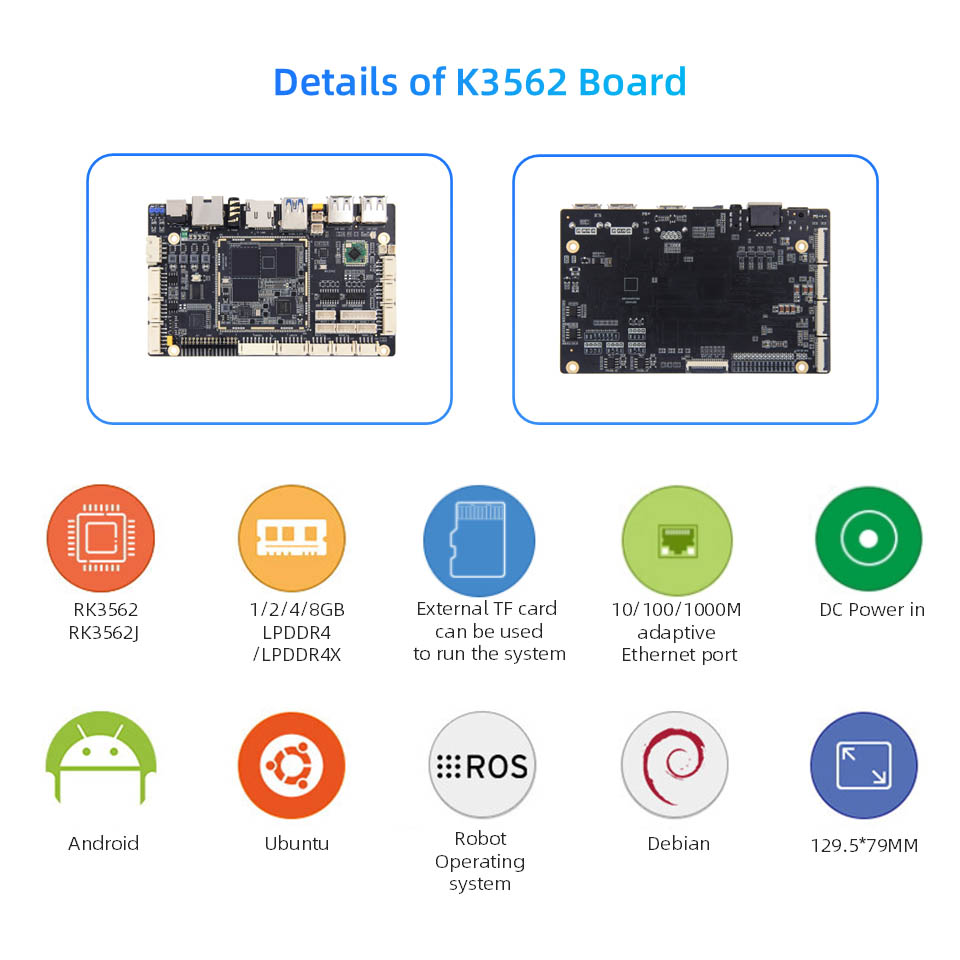

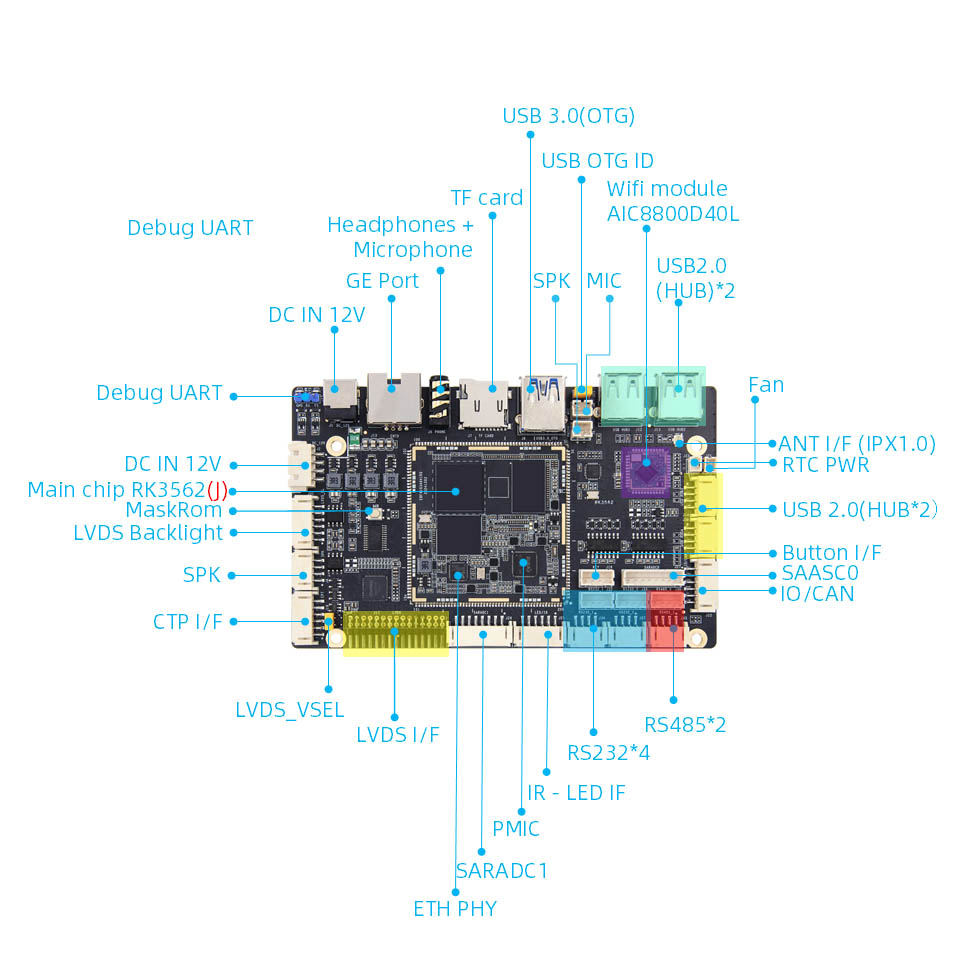

RK3562J Configurare hardware pentru placă de bază

● cip principal:

Model: RK3562/RK3562JCPU: quad-core Cortex-A53, Frecvență principală până la 2.0GHZGPU: MALI-G52NPU: 1TOps Computing Power (de calitate industrială RK3562J fără NPU)

● Memorie: 1/2/4/8GB, LPDDR4/4X (personalizabil)

● Depozitare: 8/32/64/128 GB, EMMC (personalizabil)

● Interfață de putere: intrare DC 12V@2A DC

● Ethernet: port de rețea Gigabit*1, acceptă rata de transmisie de date 10/10/1000Mbps

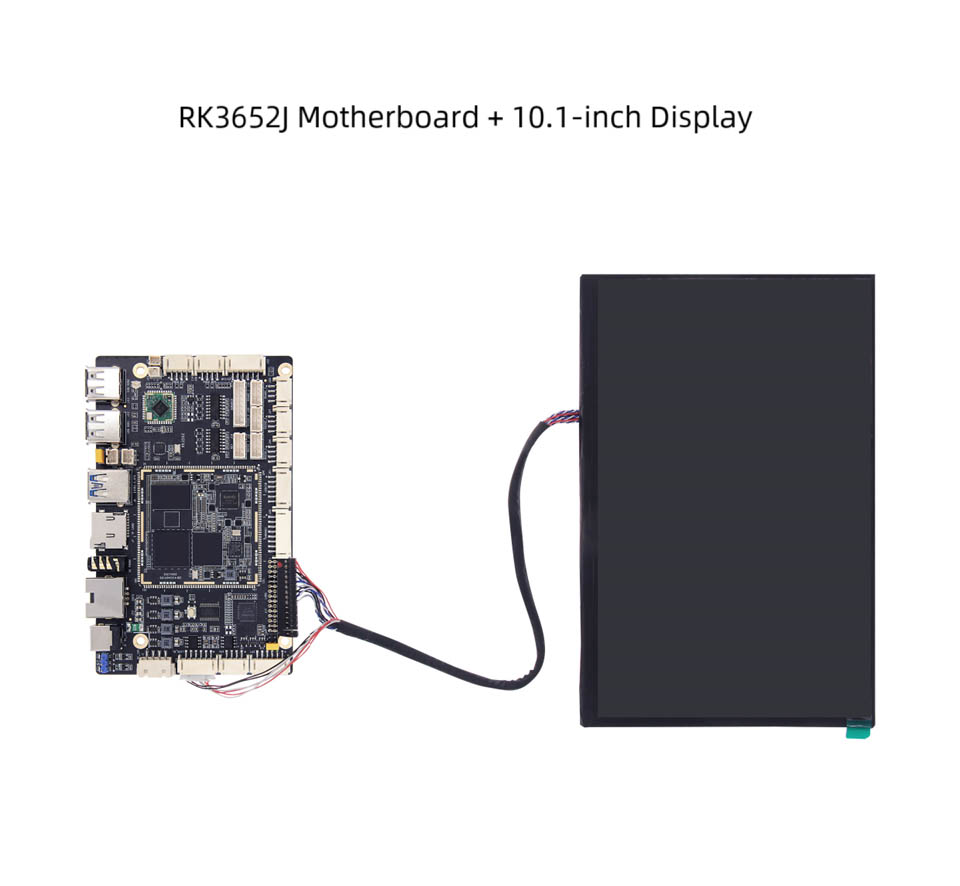

● LVDS: 2*15pin LVDS Interfață de ecran*1

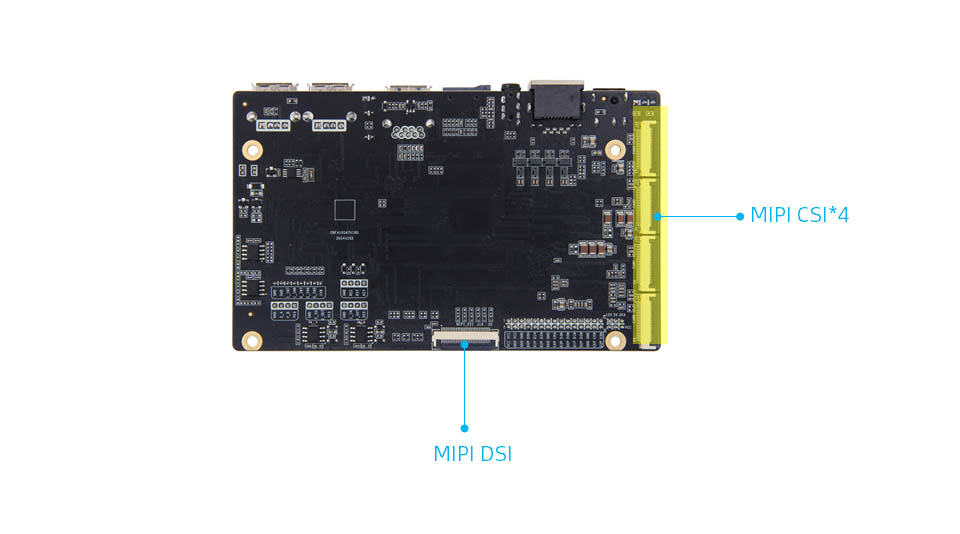

● MIPI-DSI: Interfața de ecran MIPI*1, MIPIDSI și interfața LVDS sunt reutilizate, iar implicit este să vă conectați la ecranul LVDS. Dacă alegeți să vă conectați la Mipidsi, trebuie să schimbați rezistența

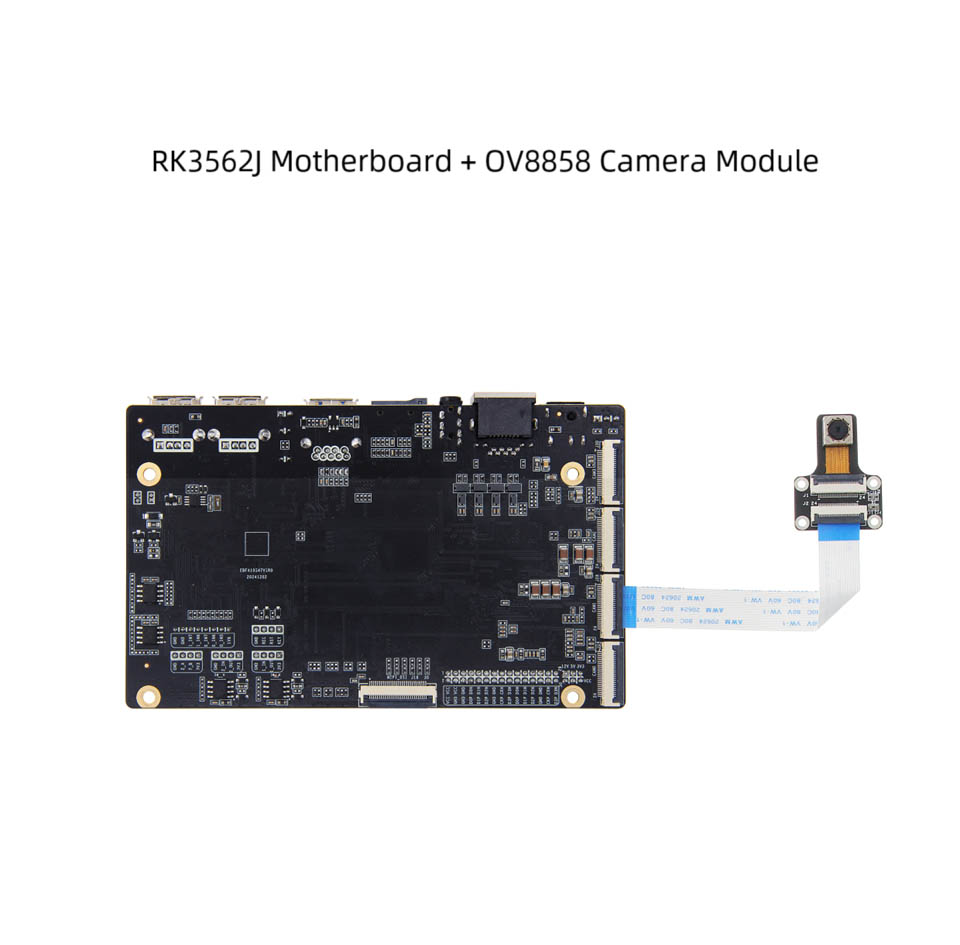

● MIPI-CSI: MIPI Camera Interfață*4, poate fi conectată la camera IMX415/OV8858 a magazinului (combinația implicită este camera OV8858)

● Ecran tactil capacitiv: interfață ecran tactilă LVDS*1

● Lumina de fundal LCD: interfață de iluminare de fundal LVDS*1

● Interfață de alimentare a ecranului: LVDS Interfață de selecție a tensiunii*1

● USB2.0: interfață hub USB*4

● USB3.0: Interfața USB OTG*1, implicit este modul dispozitiv, modul poate fi selectat prin intermediul capacului jumper

● WiFi: modul WiFi6 la bord, model: AIC8800D40L

● Suport pentru card TF: Suport Micro SD (TF) card pentru a porni sistemul, până la 512 GB
