China TC-RK3399 Placă de bază pentru producătorii și furnizorii de găuri de ștampilă

Descriere produs

Sistem Rockchip TC-RK3399 pe modul (placa de bază TC-RK3399 pentru gaura ștampilei)

1. Placă de bază TC-RK3399 pentru introducerea găurii timbrului
Sistem Rockchip TC-RK3399 pe modul (placa de bază TC-RK3399 pentru gaura ștampilei)
TC-3399 SOM integrat ARM Mali-T860 MP4 unitate de procesare grafică (GPU), acceptă OpenGL ES1.1 / 2.0 / 3.0 / 3.1ï¼ŒOpenVG1.1ï¼ŒOpenCLï¼ŒDirectx11ï¼ŒAFBC (Combustie cu pat fluidizat atmosferic), acest tip de GPU-ul ar putea fi utilizat în viziunea computerizată, mașina de studiu, mașina 4K 3D. Suportă H.265 HEVC și VP9, codificare H.265 și 4K HDR. TC-3399 SOM pin out dual MIPI-CSI și dual ISP, PCIe, USB3.0, USB2.0, eDP, HDMI, TypeC, I2C, UART, SPI, I2S și ADC. Pentru TC-3399 SOM proiectat cu 2 GB / 4 GB LPDDR4 și 8 GB / 16 GB / 32 GB stocare eMMC de mare viteză, sistem independent de gestionare a energiei, capacități puternice de expansiune Ethernet, interfețe de afișare bogate. Acest TC-3399 SOM acceptă Android 7.1, Linux, Debian, sistemul de operare Ubuntu. Și TC-3399 SOM are gura de ștampilă proiectată, care are o scalabilitate puternică, mai mare de 200PIN și 1,8 Ghz. PCB-ul său are 8 straturi de imersie aur concepute. Placa de dezvoltare TC-3399 include TC-3399 som și carrier baord.

Plăcile de bază și platformele de dezvoltare ale platformei open source Thinkcore. Suita completă de soluții de servicii de personalizare hardware și software bazate pe socuri Rockchip susține procesul de proiectare al clientului, de la primele etape de dezvoltare până la producția de masă de succes.

Servicii de proiectare a plăcilor
Construirea unei plăci de transport personalizate în funcție de cerințele clienților
Integrarea SoM-ului nostru în hardware-ul utilizatorului final pentru reducerea costurilor și reducerea amprentei și scurtarea ciclului de dezvoltare

Servicii de dezvoltare software
Firmware, Drivere de dispozitiv, BSP, Middleware
Portare în diferite medii de dezvoltare
Integrare la platforma țintă

Servicii de fabricație
Achiziționarea componentelor
Se creează cantitatea de producție
Etichetare personalizată
Soluții complete la cheie

C & D încorporat
Tehnologie
- Sistem de operare de nivel scăzut: Android și Linux, pentru a aduce hardware Geniatech
- Portarea driverului: pentru hardware personalizat, construirea hardware-ului care funcționează la nivelul sistemului de operare
- Securitate și instrument autentic: pentru a vă asigura că hardware-ul funcționează corect

2. Placă de bază TC-RK3399 pentru parametrul găurii ștampilei (specificație)

Parametru de structură
Aspect	Gaura ștampilei

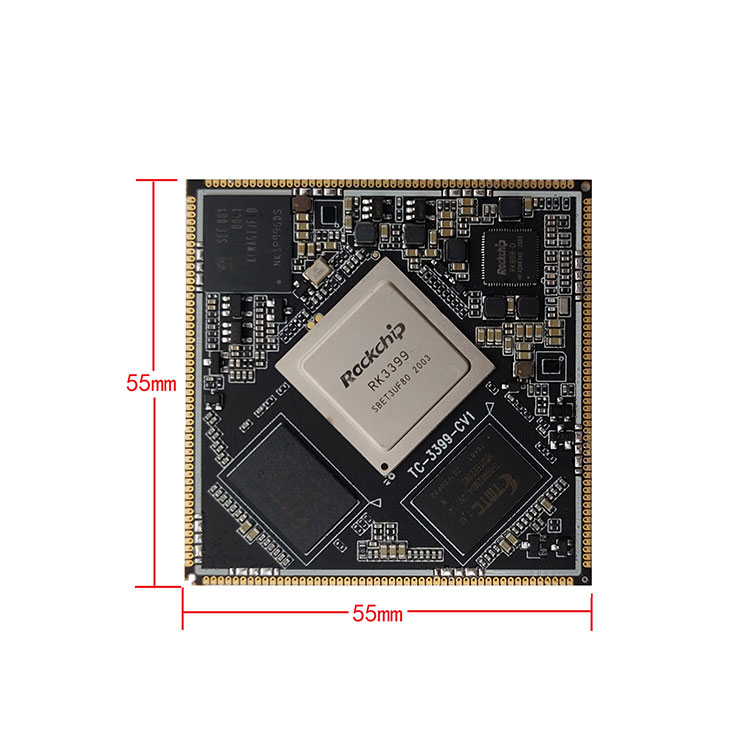

mărimea	55 mm * 55 mm * 1,0 mm
Pasul PIN	1,1 mm
Numarul pin	200PIN
Strat	8 straturi
Configurarea sistemului
CPU		RockchipRK3399CortexA53quadcore1,4GHz + dualcoreA72 ¼ˆ .8 1,8 GHz ¼
RAM		Versiune standard LPDDR42GB, 4GB opțional
EMMC		4GB / 8GB / 16GB / 32GB emmc opțional ¼Œdefault 16GB
IC de putere		RK808, supportdynamicfrequenc
Procesoare grafice și video		Maoldulatio0nMP4, procesoare grafice și video GPU quad core i-T86 acceptă OpenGL ES 1.1 / 2.0 / 3.0 / 3.1ï¼ŒOpenvg1.1, OpenCLï¼ŒDirectx11 Suportă decodare video 4K VP9 și 4K 10 biți H265 / H.264, aproximativ 60 fps 1080Pmultiformat video decodare decodare video 1080P, suport format H.264ï¼ŒVP8
Sistem de operare		Android 7.1 / Ubuntu 16.04 / Linux / Debian
Parametrii interfețelor
Afişa			Interfață de ieșire videoï¼š - 1 x HDMI 2.0ï¼Œ până la 4K @ 60fps, suport HDCP 1.4 / 2.2 - 1 x DP 1.2 (AfişaPort), până la 4K @ 60fps Interfață ecran ¼ˆ Suportă afișare duală ¼ ï ¼ - 1 x Dual-Channel MIPI-DSIï ¼ Până la 2560x1600 @ 60fps - 1 x eDP 1.3 (4 benzi cu 10.8Gbps)
Atingere			Atingere capacitiv, USB sau porturi seriale touch rezistiv
Audio			1 x HDMI 2.0 și 1 x DP 1.2 (DispalyPort), iesire audio 1 x interfață SPDIF pentru ieșire audio 3 x I2Sï¼Œpentru intrare / ieșire audio, (I2S0 / I2S2 acceptă intrare / ieșire cu 8 canale, I2S2 este furnizat la ieșirea audio HDMI / DP)
Ethernet			Integrați controlerul GMAC Ethernet Suportul extinde Realtek RTL8211E pentru a realiza Ethernet 10/100/1000 Mbps
Fără fir			Interfață SDIO încorporată, poate fi utilizată pentru extinderea WiFi-ului & modul Bluetooth combo
aparat foto			2 x interfață cameră MIPI-CSI, (încorporată ISP dual, maxim 13Mpixel sau dual 8Mpixel) 1 x interfață cameră DVP, ¼ˆ¼ˆMaxim 5Mpixel)
USB			2 x USB2.0 Hostï¼Œ2 x USB3.0
Alții			SDMMCã € I2Cã € I2Sã € SPIã € UARTã € ADCã € PWMã € GPIO
Specificații electrice
Tensiune de intrare				Coreï¼š3.3V / 6Aï¼ˆPin51 / Pin52ï¼ ‰ Alteleï2,8V ~ 3,3V / 10mAï¼ˆPin37ï¼ ‰ 3.3V / 150mAï¼ˆPin42ï¼ ‰
Temperatura de depozitare				-30 ~ 80â „ƒ
Temperatura de lucru				-20 ~ 70â „ƒ

3. placa de bază TC-RK3399 pentru caracteristică și aplicație a găurii ștampilei
Sistem Rockchip TC-RK3399 pe modul (placă de bază TC-RK3399)
TC-3399 SOM Featuresï¼š
â— Dimensiune: 55mm x 55mm
â— RK808 PMIC
â— Sprijină tipuri de eMMC de marcă, eMMC implicit de 8 GB, opțional de 16 GB / 32 GB / 64 GB
â— LPDDR4, implicit 2 GB, 4 GB opțional
â— Suportă sisteme de operare Android 7.1, Linux, Ubuntu, Debian
â— Interfețe bogate
Scenariu de aplicare
TC-RK3399 este potrivit pentru servere cluster, computere / stocare de înaltă performanță, viziune computerizată, echipamente de jocuri, echipamente de afișare comerciale, echipamente medicale, distribuitoare automate, computere industriale etc.

4. Placă de bază TC-RK3399 pentru detalii despre găurile ștampilei

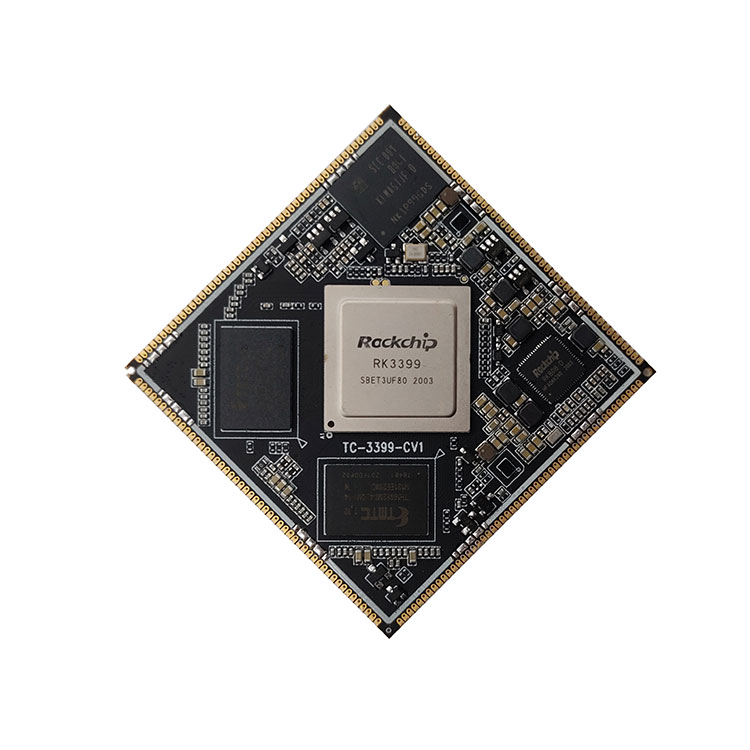

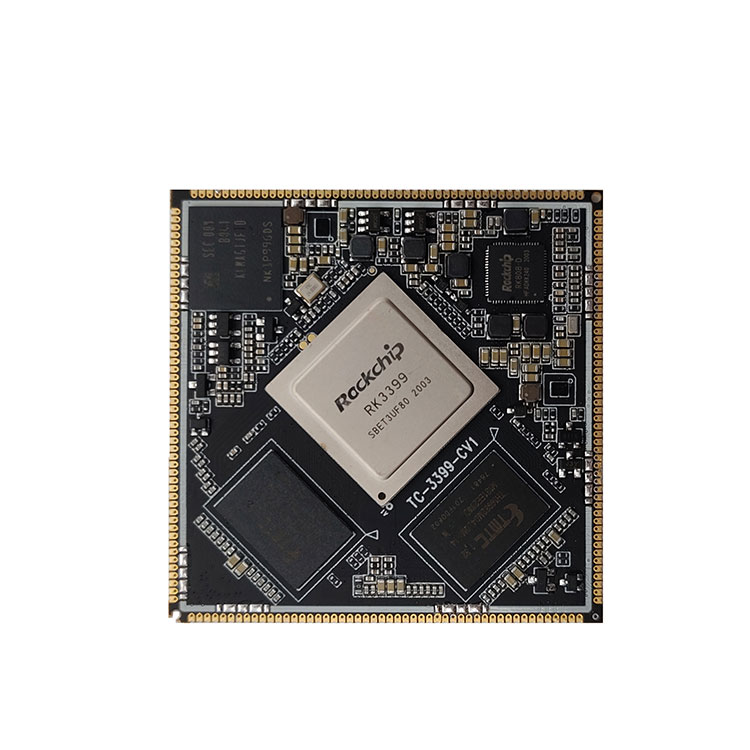

Sistem Rockchip TC-RK3399 pe modul (placă de bază TC-RK3399) Vizualizare frontală

Sistem Rockchip TC-RK3399 pe modulul (TC-RK3399 Core Board) vedere din spate

Sistem Rockchip TC-RK3399 pe modul (TC-RK3399 Core Board) Diagrama structurii

Aspectul Comitetului de Dezvoltare
Mai multe informații despre placa de dezvoltare TC-3399, vă rugăm să consultați dezvoltarea TC-3399
introducerea consiliului.

Placă de dezvoltare TC-RK3399

5. Placă de bază TC-RK3399 pentru calificarea găurii timbrului
Fabrica de producție a importat linii automate de plasare Yamaha, lipire germană cu valuri selective Essa, inspecție pastă de lipit 3D-SPI, AOI, raze X, stație de prelucrare BGA și alte echipamente și are un flux de proces și un control strict al calității. Asigurați fiabilitatea și stabilitatea plăcii de bază.

6. Livrare, transport și servire
Platformele ARM lansate în prezent de compania noastră includ soluții RK (Rockchip) și Allwinner. Soluțiile RK includ RK3399, RK3288, PX30, RK3368, RV1126, RV1109, RK3568; Soluțiile Allwinner includ A64; formularele de produse includ plăci de bază, plăci de dezvoltare, plăci de bază pentru control industrial, plăci integrate de control industrial și produse complete. Este utilizat pe scară largă în afișaj comercial, mașină de publicitate, monitorizare clădiri, terminal vehicul, identificare inteligentă, terminal inteligent IoT, AI, Aiot, industrie, finanțe, aeroport, vamă, poliție, spital, casă inteligentă, educație, electronice de consum etc.
plăcile de bază și platformele de dezvoltare ale platformei open source ale thinkcore. Suita completă de soluții de servicii de personalizare hardware și software bazate pe socuri Rockchip sprijină procesul de proiectare al clientului, de la primele etape de dezvoltare până la producția în masă de succes.

Servicii de proiectare a plăcilor
Construirea unei plăci de transport personalizate în funcție de cerințele clienților
Integrarea SoM-ului nostru în hardware-ul utilizatorului final pentru reducerea costurilor și reducerea amprentei și scurtarea ciclului de dezvoltare

Servicii de dezvoltare software
Firmware, Drivere de dispozitiv, BSP, Middleware
Portare în diferite medii de dezvoltare
Integrare la platforma țintă

Servicii de fabricație
Achiziționarea componentelor
Se creează cantitatea de producție
Etichetare personalizată
Soluții complete la cheie

C & D încorporat
Tehnologie
- Sistem de operare de nivel scăzut: Android și Linux, pentru a aduce hardware Geniatech
- Portarea driverului: pentru hardware personalizat, construirea hardware-ului care funcționează la nivelul sistemului de operare
- Securitate și instrument autentic: pentru a vă asigura că hardware-ul funcționează corect

Informații despre software și hardware
Placa de bază oferă diagrame schematice și diagrame ale numărului de biți, placa de bază a plăcii de dezvoltare oferă informații despre hardware, cum ar fi fișiere sursă PCB, pachete software SDK open source, manuale de utilizare, documente de ghidare, patch-uri de depanare etc.

7. Întrebări frecvente
1. Aveți sprijin? Ce fel de suport tehnic există?
Răspuns Thinkcore: Furnizăm codul sursă, diagrama schematică și manualul tehnic pentru placa de dezvoltare a plăcii de bază.
Da, asistență tehnică, puteți pune întrebări prin e-mail sau forumuri.

Domeniul de aplicare al asistenței tehnice
1. Înțelegeți ce resurse software și hardware sunt furnizate pe placa de dezvoltare
2. Cum să rulați programele și exemplele de test furnizate pentru a face ca placa de dezvoltare să ruleze normal
3. Cum se descarcă și se programează sistemul de actualizare
4. Determinați dacă există o eroare. Următoarele probleme nu se încadrează în domeniul asistenței tehnice, ci sunt furnizate numai discuții tehnice
„„. Cum să înțelegeți și să modificați codul sursă, auto-dezasamblarea și imitarea plăcilor de circuite
„‘. Cum să compilați și să transplantați sistemul de operare
„‘. Probleme întâmpinate de utilizatori în auto-dezvoltare, adică probleme de personalizare a utilizatorilor
Notă: Definim „personalizarea” după cum urmează: Pentru a-și îndeplini propriile nevoi, utilizatorii proiectează, realizează sau modifică singuri orice cod de program și echipament.

2. Puteți accepta comenzi?
Thinkcore a răspuns:
Servicii pe care le oferim: 1. Personalizarea sistemului; 2. Adaptarea sistemelor; 3. Conduceți dezvoltarea; 4. Actualizare firmware; 5. Proiectare schematică hardware; 6. Aspect PCB; 7. Actualizarea sistemului; 8. Construcția mediului de dezvoltare; 9. Metoda de depanare a aplicației; 10. Metoda de testare. 11. Servicii mai personalizate ... ”

3. La ce detalii ar trebui să se acorde atenție atunci când se utilizează placa de bază Android?
Orice produs, după o perioadă de utilizare, va avea unele mici probleme de acest gen sau altele. Desigur, placa de bază Android nu face excepție, dar dacă o întrețineți și o utilizați corect, acordați atenție detaliilor și multe probleme pot fi rezolvate. De obicei, acordați atenție unui mic detaliu, vă puteți aduce multă comoditate! Cred că cu siguranță veți fi dispus să încercați. .

În primul rând, atunci când utilizați placa core Android, trebuie să acordați atenție intervalului de tensiune pe care fiecare interfață îl poate accepta. În același timp, asigurați potrivirea conectorului și direcțiile pozitive și negative.

În al doilea rând, plasarea și transportul plăcii de bază Android este, de asemenea, foarte importantă. Trebuie plasat într-un mediu uscat și cu umiditate scăzută. În același timp, este necesar să se acorde atenție măsurilor anti-statice. În acest fel, placa de bază Android nu va fi deteriorată. Acest lucru poate evita coroziunea plăcii de bază Android din cauza umidității ridicate.

În al treilea rând, părțile interne ale plăcii de bază Android sunt relativ fragile, iar bătaia puternică sau presiunea pot provoca deteriorarea componentelor interne ale plăcii de bază Android sau a îndoirii PCB. Așadar. Încercați să nu lăsați placa de bază Android să fie lovită de obiecte dure în timpul utilizării

4. Câte tipuri de pachete sunt disponibile în general pentru plăcile de bază încorporate ARM?
Placa de bază încorporată ARM este o placă de bază electronică care împachetează și încapsulează funcțiile de bază ale unui PC sau tabletă. Majoritatea plăcilor de bază încorporate ARM integrează CPU, dispozitive de stocare și pini, care sunt conectați la panoul de sprijin prin pini pentru a realiza un cip de sistem într-un anumit câmp. Oamenii numesc adesea un astfel de sistem un microcomputer cu un singur cip, dar ar trebui să fie denumit mai exact ca o platformă de dezvoltare încorporată.

Deoarece placa de bază integrează funcțiile comune ale nucleului, are versatilitatea că o placă de bază poate personaliza o varietate de planuri diferite, ceea ce îmbunătățește foarte mult eficiența de dezvoltare a plăcii de bază. Deoarece placa de bază încorporată ARM este separată ca un modul independent, reduce și dificultatea dezvoltării, crește fiabilitatea, stabilitatea și mentenabilitatea sistemului, accelerează timpul de lansare pe piață, servicii tehnice profesionale și optimizează costurile produselor. Pierderea flexibilității.

Cele trei caracteristici principale ale plăcii de bază ARM sunt: consum redus de energie și funcții puternice, set de instrucțiuni duale pe 16 biți / 32 biți / 64 biți și numeroși parteneri. Dimensiuni mici, consum redus de energie, cost redus, performanță ridicată; suport Thumb (16-bit) / ARM (32-bit) set de instrucțiuni duale, compatibil cu dispozitive de 8-bit / 16-bit; se utilizează un număr mare de registre, iar viteza de execuție a instrucțiunilor este mai rapidă; Majoritatea operațiilor de date sunt finalizate în registre; modul de adresare este flexibil și simplu, iar eficiența de execuție este ridicată; lungimea instrucțiunii este fixă.

Produsele placilor de bază încorporate din seria AMR ale Si NuclearTehnologie utilizează bine aceste avantaje ale platformei ARM. Componente CPU CPU este cea mai importantă parte a plăcii de bază, care este compusă din unitate aritmetică și controler. Dacă placa de bază RK3399 compară un computer cu o persoană, atunci CPU-ul este inima lui, iar rolul său important se poate vedea din acest lucru. Indiferent de ce tip de CPU, structura sa internă poate fi rezumată în trei părți: unitate de control, unitate logică și unitate de stocare.

Aceste trei părți se coordonează între ele pentru a analiza, judeca, calcula și controla activitatea coordonată a diferitelor părți ale computerului.

Memorie Memoria este o componentă utilizată pentru a stoca programe și date. Pentru un computer, numai cu memorie poate avea o funcție de memorie pentru a asigura funcționarea normală. Există multe tipuri de stocare, care pot fi împărțite în stocare principală și stocare auxiliară în funcție de utilizarea lor. Stocarea principală este, de asemenea, numită stocare internă (denumită memorie), iar stocarea auxiliară este numită și stocare externă (denumită stocare externă). Stocarea externă este de obicei un suport magnetic sau discuri optice, cum ar fi hard disk-uri, dischete, benzi, CD-uri etc. viteza este mult mai mică decât cea a procesorului.

Memoria se referă la componenta de stocare de pe placa de bază. Este componenta cu care CPU comunică direct și o folosește pentru a stoca date. Stochează datele și programele utilizate în prezent (adică în execuție). Esența sa fizică este unul sau mai multe grupuri. Un circuit integrat cu funcții de intrare și ieșire și stocare a datelor. Memoria este utilizată doar pentru a stoca temporar programe și date. Odată ce alimentarea este oprită sau există o întrerupere a alimentării, programele și datele din ea se vor pierde.

Există trei opțiuni pentru conectarea dintre placa de bază și placa de jos: conector de la placa la placă, degetul auriu și orificiul ștampilei. Dacă se adoptă soluția pentru conector placă-placă, avantajul este: conectarea și deconectarea ușoară. Dar există următoarele neajunsuri: 1. Performanță seismică slabă. Conectorul placă-placă este ușor slăbit de vibrații, ceea ce va limita aplicarea plăcii de bază în produsele auto. Pentru a fixa placa de bază, pot fi utilizate metode precum distribuirea lipiciului, înșurubarea, lipirea firului de cupru, instalarea clemelor din plastic și flambarea capacului de protecție. Cu toate acestea, fiecare dintre ele va expune multe deficiențe în timpul producției în serie, rezultând o creștere a ratei de defecte.

2. Nu poate fi utilizat pentru produse subțiri și ușoare. Distanța dintre placa de bază și placa inferioară a crescut, de asemenea, la cel puțin 5 mm, iar o astfel de placă de bază nu poate fi utilizată pentru a dezvolta produse subțiri și ușoare.

3. Este posibil ca operația de conectare să provoace daune interne PCBA-ului. Suprafața plăcii de bază este foarte mare. Când scoatem placa de bază, trebuie mai întâi să ridicăm o parte cu forță, apoi să scoatem cealaltă parte. În acest proces, deformarea plăcii centrale este inevitabilă, ceea ce poate duce la sudare. Leziuni interne, cum ar fi crăparea punctului. Îmbinările de lipit crăpate nu vor provoca probleme pe termen scurt, dar în cazul utilizării pe termen lung, ele pot deveni treptat slab contactate din cauza vibrațiilor, oxidării și a altor motive, formând un circuit deschis și cauzând defecțiuni ale sistemului.

4. Rata defectuoasă a producției în masă a plasturilor este ridicată. Conectorii placa-la-placă cu sute de pini sunt foarte lungi și se vor acumula mici erori între conector și PCB. În etapa de lipire prin reflux în timpul producției de masă, se generează tensiune internă între PCB și conector, iar această solicitare internă uneori trage și deformează PCB-ul.

5. Dificultăți de testare în timpul producției în serie. Chiar dacă se folosește un conector placă-placă cu pas de 0,8 mm, este încă imposibil să contactați direct conectorul cu un degetar, ceea ce aduce dificultăți în proiectarea și fabricarea dispozitivului de testare. Deși nu există dificultăți insurmontabile, toate dificultățile se vor manifesta în cele din urmă ca o creștere a costurilor, iar lâna trebuie să provină de la oi.

Dacă se adoptă soluția deget auriu, avantajele sunt: 1. Este foarte convenabil să conectați și să deconectați. 2. Costul tehnologiei cu degetul auriu este foarte scăzut în producția de masă.

Dezavantajele sunt: 1. Întrucât partea degetului de aur trebuie să fie aur galvanizat, prețul procesului degetului de aur este foarte scump atunci când producția este scăzută. Procesul de producție al fabricii ieftine de PCB nu este suficient de bun. Există multe probleme cu plăcile, iar calitatea produsului nu poate fi garantată. 2. Nu poate fi utilizat pentru produse subțiri și ușoare, cum ar fi conectori de la bord la bord. 3. Placa de jos are nevoie de un slot pentru placă grafică pentru notebook de înaltă calitate, care crește costul produsului.

Dacă se adoptă schema orificiilor de timbru, dezavantajele sunt: 1. Este dificil de demontat. 2. Suprafața plăcii de bază este prea mare și există riscul de deformare după lipirea la reflux și poate fi necesară lipirea manuală la placa de jos. Toate neajunsurile primelor două scheme nu mai există.

5. Îmi veți spune timpul de livrare al plăcii de bază?
Thinkcore a răspuns: Comenzi pentru eșantioane mici, dacă există stoc, plata va fi expediată în termen de trei zile. Cantități mari de comenzi sau comenzi personalizate pot fi expediate în termen de 35 de zile în condiții normale
