RV1126 USB AI Camera Module Board Sony IMX415 PCB Board 4K 8MP
  • RV1126 USB AI Camera Module Board Sony IMX415 PCB Board 4K 8MPRV1126 USB AI Camera Module Board Sony IMX415 PCB Board 4K 8MP
  • RV1126 USB AI Camera Module Board Sony IMX415 PCB Board 4K 8MPRV1126 USB AI Camera Module Board Sony IMX415 PCB Board 4K 8MP
  • RV1126 USB AI Camera Module Board Sony IMX415 PCB Board 4K 8MPRV1126 USB AI Camera Module Board Sony IMX415 PCB Board 4K 8MP
  • RV1126 USB AI Camera Module Board Sony IMX415 PCB Board 4K 8MPRV1126 USB AI Camera Module Board Sony IMX415 PCB Board 4K 8MP

RV1126 USB AI Camera Module Board Sony IMX415 PCB Board 4K 8MP

RV1126 USB AI Camera Module Board Sony IMX415 PCB Board 4K 8MP
Cameră USB USB Rockchip TC-RV1126 (modul de cameră UVC), echipată cu procesor Rockchip de 32 de biți cu putere redusă de calcul AI RV1126, echipat cu 8 milioane de senzori de cameră Ultra HD imx415;
Interfață tip USB, acceptă protocolul UVC / UAC standard, fără driver, plug and play; Suportă sistemul Windows / Android / Linux / Mac OS. Rezoluție eficientă până la 3840 * 2160, acceptă achiziția audio și video, până la 4K @ 30fps.

Trimite o anchetă

descrierea produsului

TC-RV1126 cameră USB USB (modul cameră UVC)

1. RV1126 USB AI Camera Module Board Sony IMX415 PCB Board 4K 8MP Introducere
Cameră TC-RV1126 USB AI (modul de cameră UVC), echipată cu procesor Rockchip pe 32 de biți cu putere redusă de procesare AI RV1126, echipată cu 8 milioane de senzori de cameră Ultra HD imx415;

Interfață tip USB, acceptă protocolul UVC / UAC standard, fără driver, plug and play; Suportă sistemul Windows / Android / Linux / Mac OS. Rezoluție eficientă până la 3840 * 2160, acceptă achiziția audio și video, până la 4K @ 30fps.

Poate fi utilizat pe scară largă în predare online, difuzare live, conferință video, chat video și dispozitive externe TV inteligente.

Este un kit la nivel de produs, adăugați o coajă este produsul finit; Poate fi personalizat, cum ar fi în funcție de cerințele plăcii shell ale clientului, lentile personalizate, depanare ISP, ajutor pentru a face certificarea etc.
plăcile de bază și platformele de dezvoltare ale platformei open source ale thinkcore. Suita completă de soluții de servicii de personalizare hardware și software bazate pe socuri Rockchip sprijină procesul de proiectare al clientului, de la primele etape de dezvoltare până la producția în masă de succes.

Servicii de proiectare a plăcilor
Construirea unei plăci de transport personalizate în funcție de cerințele clienților
Integrarea SoM-ului nostru în hardware-ul utilizatorului final pentru reducerea costurilor și reducerea amprentei și scurtarea ciclului de dezvoltare

Servicii de dezvoltare software
Firmware, Drivere de dispozitiv, BSP, Middleware
Portare în diferite medii de dezvoltare
Integrare la platforma țintă

Servicii de fabricație
Achiziționarea componentelor
Se creează cantitatea de producție
Etichetare personalizată
Soluții complete la cheie

C & D încorporat
Tehnologie
- Sistem de operare de nivel scăzut: Android și Linux, pentru a aduce hardware Geniatech
- Portarea driverului: pentru hardware personalizat, construirea hardware-ului funcționând la nivel de sistem de operare
- Securitate și instrument autentic: pentru a vă asigura că hardware-ul funcționează corect

2. RV1126 Placă de modul USB pentru cameră AI Sony IMX415 PCB Board 4K 8MP Parameter (Specificație)

Functie de bază

Înregistrare video pentru Ultra HD 4K

Fotografierea imaginii de 800W pixeli

Microfon bun pentru captarea unui sunet mai autentic

Format de transmisie H264 / h265, întârziere mai mică

Cip fotosensibil Sony CMOS ¼ Œ Detalii mai clare

Forța de calcul NPU 2.0T, sprijină AI

Unghi larg, reglare multi unghi

Suportă funcția de corectare a distorsiunii LDC

Opțiuni multiple de instalare pentru a satisface nevoile dvs. diferite

Protocol și interfață standard, plug and play

Specificații principale

Modelul produsului

TC-RV1126 USB_AI_Camera

Senzor de imagine

IMX415 1 / 2.8 inch,Starvis, viziune de noapte Starlight

Rata maximă de transmisie

30 fps @ 3840x2160

Rezoluție de asistență

3840x2160ã 1920x1080ã 1600x896ã € 1280x720ã 960x540ã 640x480ã 640x360ã 320x240 €

Aplicații

predare online, transmisie live, conferință video, chat video și dispozitive externe TV inteligente

Software de aplicație

Tiktok live, partener de difuzare live, partener de pește live, YY live, partener Kwai, OBS, QQ, întreprindere QQ, WeChat, întreprindere WeChat, carte zburătoare, conferință Tencent, cuie, aplicație pentru cameră win10, amcap, conferință video atrăgătoare,

Huawei cloud welink, haoshitong cloud conference, potplayer, Skype, MindLinker,TalkLine,Calss in

Format de ieșire a imaginii

YUV / MJPEG / Smart H.264 / Smart H.265

Microfon

Microfon stereo cu 2 căi ¼ Œ Distanță de preluare ¼ 5 m

tensiune de lucru

1A @ 5V

Interfață

Tipul C

Compatibilitatea sistemului

Windows / Android / Linux / Mac OS

Acord de sprijin

UVC2.0 / UAC1.1

Caracteristici RV1126

CPU

Rockchip RV1126 Quad-core A7,14nm,1,5GHz

DDR3

2 x DDR3 (128M * 16)

FLASH

1G Bit SPI Nand

NPU

2.0 Topuri

ISP

ISM 14M

Specificațiile obiectivului

Mod de focalizare

Focalizare fixă

Spațierea ¼ˆEFLï¼ ‰

3,38 mm

Pixel imagistic

8 milioane

Diafragma de

deschidere ¼ˆFNOï¼ ‰

F2.2

Perspectiva câmpului,

Diagonal / nivel / vertical

85,8 ° / 77,5 ° / 48,8 °



Structura optică

6G + IR

Distorsiuni optice

17,8%


3. RV1126 Placă de modul USB pentru cameră AI Sony IMX415 Placă PCB 4K 8MP Caracteristică și aplicație
TC-RV1126 Cameră USB USB (modul de cameră UVC) : Interfață tip USB, acceptă protocolul UVC / UAC standard, fără driver, plug and play; Suportă sistemul Windows / Android / Linux / Mac OS. Rezoluție eficientă până la 3840 * 2160, acceptă achiziția audio și video, până la 4K @ 30fps.

Scenariu de aplicare
Poate fi utilizat pe scară largă în predare online, difuzare live, conferință video, chat video și dispozitive externe TV inteligente.



4. RV1126 USB AI Camera Module Board Sony IMX415 PCB Board 4K 8MP Detalii

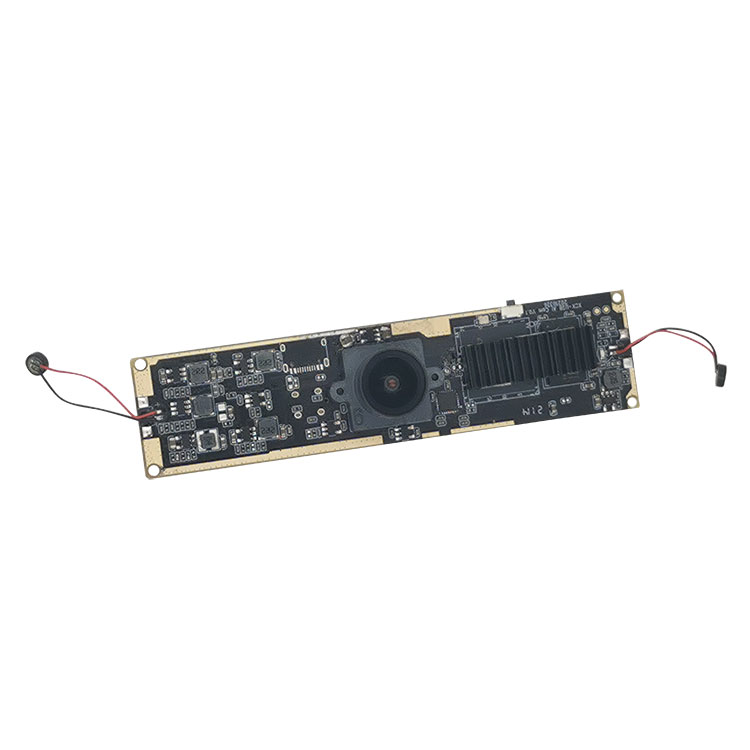

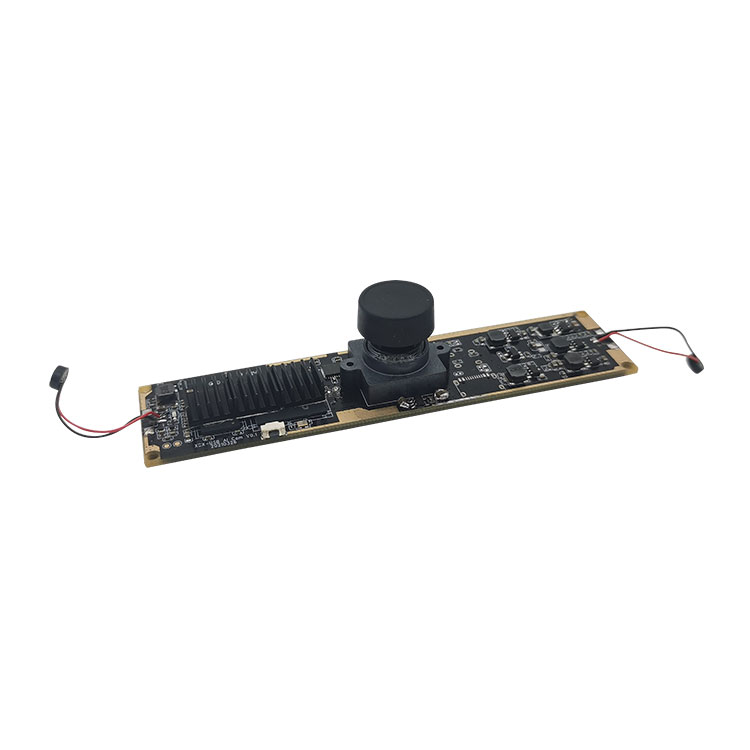

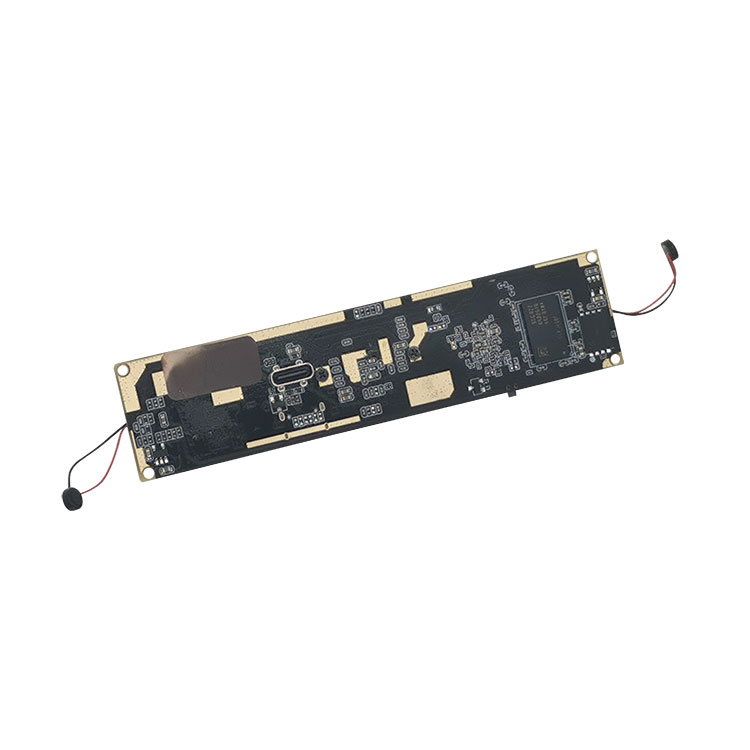

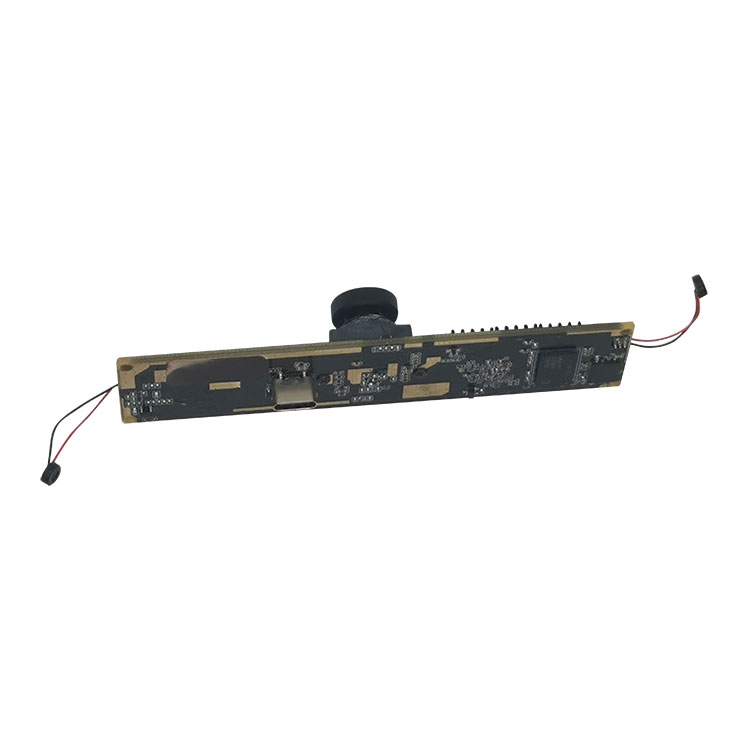

TC-RV1126 Cameră USB USB (modul de cameră UVC) pentru gaură de ștampilă Vedere din față



TC-RV1126 Placă de bază AI pentru gaură de ștampilă Vedere din față



5. RV1126 Placă de modul USB pentru cameră AI Sony IMX415 PCB Board 4K 8MP Qualification
Fabrica de producție a importat linii automate de plasare Yamaha, lipire germană cu valuri selective Essa, inspecție pastă de lipit 3D-SPI, AOI, raze X, stație de prelucrare BGA și alte echipamente și are un flux de proces și un control strict al calității. Asigurați fiabilitatea și stabilitatea plăcii de bază.



6. Livrare, transport și servire
Platformele ARM lansate în prezent de compania noastră includ soluții RK (Rockchip) și Allwinner. Soluțiile RK includ RK3399, RK3288, PX30, RK3368, RV1126, RV1109, RK3568; Soluțiile Allwinner includ A64; formularele de produse includ plăci de bază, plăci de dezvoltare, plăci de bază pentru control industrial, plăci integrate de control industrial și produse complete. Este utilizat pe scară largă în afișaj comercial, mașină de publicitate, monitorizare clădiri, terminal vehicul, identificare inteligentă, terminal inteligent IoT, AI, Aiot, industrie, finanțe, aeroport, vamă, poliție, spital, casă inteligentă, educație, electronice de consum etc.
plăcile de bază și platformele de dezvoltare ale platformei open source ale thinkcore. Suita completă de soluții de servicii de personalizare hardware și software bazate pe socuri Rockchip sprijină procesul de proiectare al clientului, de la primele etape de dezvoltare până la producția în masă de succes.

Servicii de proiectare a plăcilor
Construirea unei plăci de transport personalizate în funcție de cerințele clienților
Integrarea SoM-ului nostru în hardware-ul utilizatorului final pentru reducerea costurilor și reducerea amprentei și scurtarea ciclului de dezvoltare

Servicii de dezvoltare software
Firmware, Drivere de dispozitiv, BSP, Middleware
Portare în diferite medii de dezvoltare
Integrare la platforma țintă

Servicii de fabricație
Achiziționarea componentelor
Se creează cantitatea de producție
Etichetare personalizată
Soluții complete la cheie

C & D încorporat
Tehnologie
- Sistem de operare de nivel scăzut: Android și Linux, pentru a aduce hardware Geniatech
- Portarea driverului: pentru hardware personalizat, construirea hardware-ului funcționând la nivel de sistem de operare
- Securitate și instrument autentic: pentru a vă asigura că hardware-ul funcționează corect

Informații despre software și hardware
Placa de bază oferă diagrame schematice și diagrame ale numărului de biți, placa de bază a plăcii de dezvoltare oferă informații despre hardware, cum ar fi fișiere sursă PCB, pachete software SDK open source, manuale de utilizare, documente de ghidare, patch-uri de depanare etc.

7. Întrebări frecvente
1. Aveți sprijin? Ce fel de suport tehnic există?
Răspuns Thinkcore: Furnizăm codul sursă, diagrama schematică și manualul tehnic pentru placa de dezvoltare a plăcii de bază.
Da, asistență tehnică, puteți pune întrebări prin e-mail sau forumuri.

Domeniul de aplicare al asistenței tehnice
1. Înțelegeți ce resurse software și hardware sunt furnizate pe placa de dezvoltare
2. Cum să rulați programele și exemplele de test furnizate pentru a face ca placa de dezvoltare să ruleze normal
3. Cum se descarcă și se programează sistemul de actualizare
4. Determinați dacă există o eroare. Următoarele probleme nu se încadrează în domeniul asistenței tehnice, ci sunt furnizate numai discuții tehnice
„„. Cum să înțelegeți și să modificați codul sursă, auto-dezasamblarea și imitarea plăcilor de circuite
„‘. Cum să compilați și să transplantați sistemul de operare
„‘. Probleme întâmpinate de utilizatori în auto-dezvoltare, adică probleme de personalizare a utilizatorilor
Notă: Definim „personalizarea” după cum urmează: Pentru a-și îndeplini propriile nevoi, utilizatorii proiectează, realizează sau modifică singuri orice cod de program și echipament.

2. Puteți accepta comenzi?
Thinkcore a răspuns:
Servicii pe care le oferim: 1. Personalizarea sistemului; 2. Adaptarea sistemelor; 3. Conduceți dezvoltarea; 4. Actualizare firmware; 5. Proiectare schematică hardware; 6. Aspect PCB; 7. Actualizarea sistemului; 8. Construcția mediului de dezvoltare; 9. Metoda de depanare a aplicației; 10. Metoda de testare. 11. Servicii mai personalizate ... ”

3. La ce detalii ar trebui să se acorde atenție atunci când se utilizează placa de bază Android?
Orice produs, după o perioadă de utilizare, va avea unele mici probleme de acest gen sau altele. Desigur, placa de bază Android nu face excepție, dar dacă o întrețineți și o utilizați corect, acordați atenție detaliilor și multe probleme pot fi rezolvate. De obicei, acordați atenție unui mic detaliu, vă puteți aduce multă comoditate! Cred că cu siguranță veți fi dispus să încercați. .

În primul rând, atunci când utilizați placa core Android, trebuie să acordați atenție intervalului de tensiune pe care fiecare interfață îl poate accepta. În același timp, asigurați potrivirea conectorului și direcțiile pozitive și negative.

În al doilea rând, plasarea și transportul plăcii de bază Android este, de asemenea, foarte importantă. Trebuie plasat într-un mediu uscat și cu umiditate scăzută. În același timp, este necesar să se acorde atenție măsurilor anti-statice. În acest fel, placa de bază Android nu va fi deteriorată. Acest lucru poate evita coroziunea plăcii de bază Android din cauza umidității ridicate.


În al treilea rând, părțile interne ale plăcii de bază Android sunt relativ fragile, iar bătaia puternică sau presiunea pot provoca deteriorarea componentelor interne ale plăcii de bază Android sau a îndoirii PCB. Așadar. Încercați să nu lăsați placa de bază Android să fie lovită de obiecte dure în timpul utilizării

4. Câte tipuri de pachete sunt disponibile în general pentru plăcile de bază încorporate ARM?
Placa de bază încorporată ARM este o placă de bază electronică care împachetează și încapsulează funcțiile de bază ale unui PC sau tabletă. Majoritatea plăcilor de bază încorporate ARM integrează CPU, dispozitive de stocare și pini, care sunt conectați la panoul de sprijin prin pini pentru a realiza un cip de sistem într-un anumit câmp. Oamenii numesc adesea un astfel de sistem un microcomputer cu un singur cip, dar ar trebui să fie denumit mai exact ca o platformă de dezvoltare încorporată.

Deoarece placa de bază integrează funcțiile comune ale nucleului, are versatilitatea că o placă de bază poate personaliza o varietate de planuri diferite, ceea ce îmbunătățește foarte mult eficiența de dezvoltare a plăcii de bază. Deoarece placa de bază încorporată ARM este separată ca un modul independent, reduce și dificultatea dezvoltării, crește fiabilitatea, stabilitatea și mentenabilitatea sistemului, accelerează timpul de lansare pe piață, servicii tehnice profesionale și optimizează costurile produselor. Pierderea flexibilității.

Cele trei caracteristici principale ale plăcii de bază ARM sunt: ​​consum redus de energie și funcții puternice, set de instrucțiuni duale pe 16 biți / 32 biți / 64 biți și numeroși parteneri. Dimensiuni mici, consum redus de energie, cost redus, performanță ridicată; suport Thumb (16-bit) / ARM (32-bit) set de instrucțiuni duale, compatibil cu dispozitive de 8-bit / 16-bit; se utilizează un număr mare de registre, iar viteza de execuție a instrucțiunilor este mai rapidă; Majoritatea operațiilor de date sunt finalizate în registre; modul de adresare este flexibil și simplu, iar eficiența de execuție este ridicată; lungimea instrucțiunii este fixă.

Produsele placilor de bază încorporate din seria AMR ale Si NuclearTehnologie utilizează bine aceste avantaje ale platformei ARM. Componente CPU CPU este cea mai importantă parte a plăcii de bază, care este compusă din unitate aritmetică și controler. Dacă placa de bază RK3399 compară un computer cu o persoană, atunci CPU-ul este inima lui, iar rolul său important se poate vedea din acest lucru. Indiferent de ce tip de CPU, structura sa internă poate fi rezumată în trei părți: unitate de control, unitate logică și unitate de stocare.

Aceste trei părți se coordonează între ele pentru a analiza, judeca, calcula și controla activitatea coordonată a diferitelor părți ale computerului.

Memorie Memoria este o componentă utilizată pentru a stoca programe și date. Pentru un computer, numai cu memorie poate avea o funcție de memorie pentru a asigura funcționarea normală. Există multe tipuri de stocare, care pot fi împărțite în stocare principală și stocare auxiliară în funcție de utilizarea lor. Stocarea principală este, de asemenea, numită stocare internă (denumită memorie), iar stocarea auxiliară este numită și stocare externă (denumită stocare externă). Stocarea externă este de obicei un suport magnetic sau discuri optice, cum ar fi hard disk-uri, dischete, benzi, CD-uri etc. viteza este mult mai mică decât cea a procesorului.

Memoria se referă la componenta de stocare de pe placa de bază. Este componenta cu care CPU comunică direct și o folosește pentru a stoca date. Stochează datele și programele utilizate în prezent (adică în execuție). Esența sa fizică este unul sau mai multe grupuri. Un circuit integrat cu funcții de intrare și ieșire și stocare a datelor. Memoria este utilizată doar pentru a stoca temporar programe și date. Odată ce alimentarea este oprită sau există o întrerupere a alimentării, programele și datele din ea se vor pierde.

Există trei opțiuni pentru conectarea dintre placa de bază și placa de jos: conector de la placa la placă, degetul auriu și orificiul ștampilei. Dacă se adoptă soluția pentru conector placă-placă, avantajul este: conectarea și deconectarea ușoară. Dar există următoarele neajunsuri: 1. Performanță seismică slabă. Conectorul placă-placă este ușor slăbit de vibrații, ceea ce va limita aplicarea plăcii de bază în produsele auto. Pentru a fixa placa de bază, pot fi utilizate metode precum distribuirea lipiciului, înșurubarea, lipirea firului de cupru, instalarea clemelor din plastic și flambarea capacului de protecție. Cu toate acestea, fiecare dintre ele va expune multe deficiențe în timpul producției în serie, rezultând o creștere a ratei de defecte.

2. Nu poate fi utilizat pentru produse subțiri și ușoare. Distanța dintre placa de bază și placa inferioară a crescut, de asemenea, la cel puțin 5 mm, iar o astfel de placă de bază nu poate fi utilizată pentru a dezvolta produse subțiri și ușoare.

3. Este posibil ca operația de conectare să provoace daune interne PCBA-ului. Suprafața plăcii de bază este foarte mare. Când scoatem placa de bază, trebuie mai întâi să ridicăm o parte cu forță, apoi să scoatem cealaltă parte. În acest proces, deformarea plăcii centrale este inevitabilă, ceea ce poate duce la sudare. Leziuni interne, cum ar fi crăparea punctului. Îmbinările de lipit crăpate nu vor provoca probleme pe termen scurt, dar în cazul utilizării pe termen lung, ele pot deveni treptat slab contactate din cauza vibrațiilor, oxidării și a altor motive, formând un circuit deschis și cauzând defecțiuni ale sistemului.

4. Rata defectuoasă a producției de masă a plasturilor este ridicată. Conectorii placa-la-placă cu sute de pini sunt foarte lungi și se vor acumula mici erori între conector și PCB. În etapa de lipire prin reflux în timpul producției de masă, se generează tensiune internă între PCB și conector, iar această solicitare internă uneori trage și deformează PCB-ul.

5. Dificultăți de testare în timpul producției în serie. Chiar dacă se folosește un conector placă-placă cu pas de 0,8 mm, este încă imposibil să contactați direct conectorul cu un degetar, ceea ce aduce dificultăți în proiectarea și fabricarea dispozitivului de testare. Deși nu există dificultăți insurmontabile, toate dificultățile se vor manifesta în cele din urmă ca o creștere a costurilor, iar lâna trebuie să provină de la oi.

Dacă se adoptă soluția deget auriu, avantajele sunt: ​​1. Este foarte convenabil să conectați și să deconectați. 2. Costul tehnologiei cu degetul auriu este foarte scăzut în producția de masă.

Dezavantajele sunt: ​​1. Întrucât partea degetului de aur trebuie să fie aur galvanizat, prețul procesului degetului de aur este foarte scump atunci când producția este scăzută. Procesul de producție al fabricii ieftine de PCB nu este suficient de bun. Există multe probleme cu plăcile, iar calitatea produsului nu poate fi garantată. 2. Nu poate fi utilizat pentru produse subțiri și ușoare, cum ar fi conectori de la bord la bord. 3. Placa de jos are nevoie de un slot pentru placă grafică pentru notebook de înaltă calitate, care crește costul produsului.

Dacă se adoptă schema orificiilor de ștampilă, dezavantajele sunt: ​​1. Este dificil de demontat. 2. Suprafața plăcii de bază este prea mare și există riscul de deformare după lipirea la reflux și poate fi necesară lipirea manuală la placa de jos. Toate neajunsurile primelor două scheme nu mai există.

5. Îmi veți spune timpul de livrare al plăcii de bază?
Thinkcore a răspuns: Comenzi pentru eșantioane mici, dacă există stoc, plata va fi expediată în termen de trei zile. Cantități mari de comenzi sau comenzi personalizate pot fi expediate în termen de 35 de zile în condiții normale
