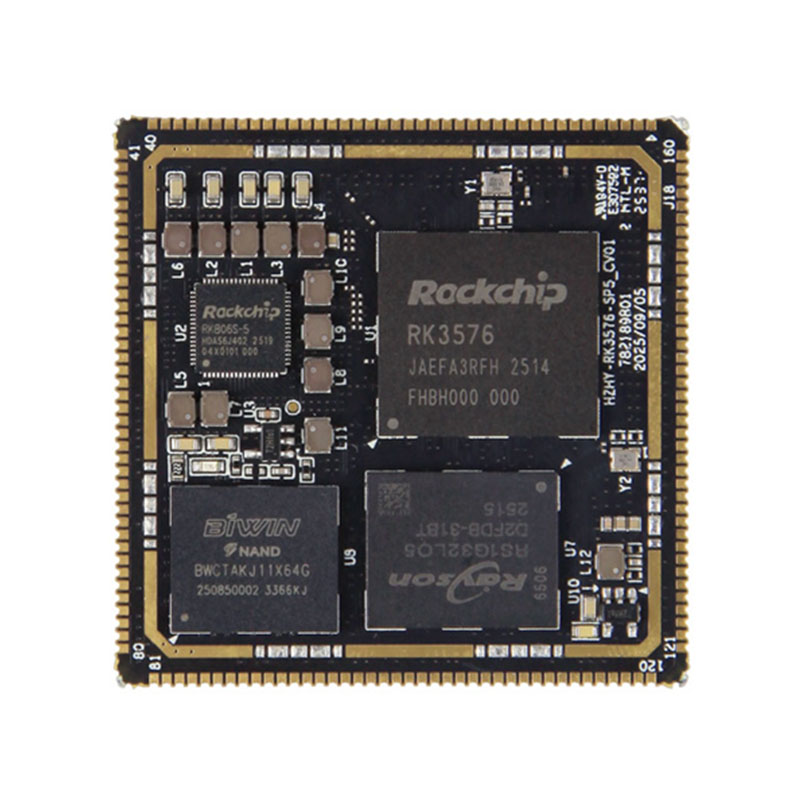

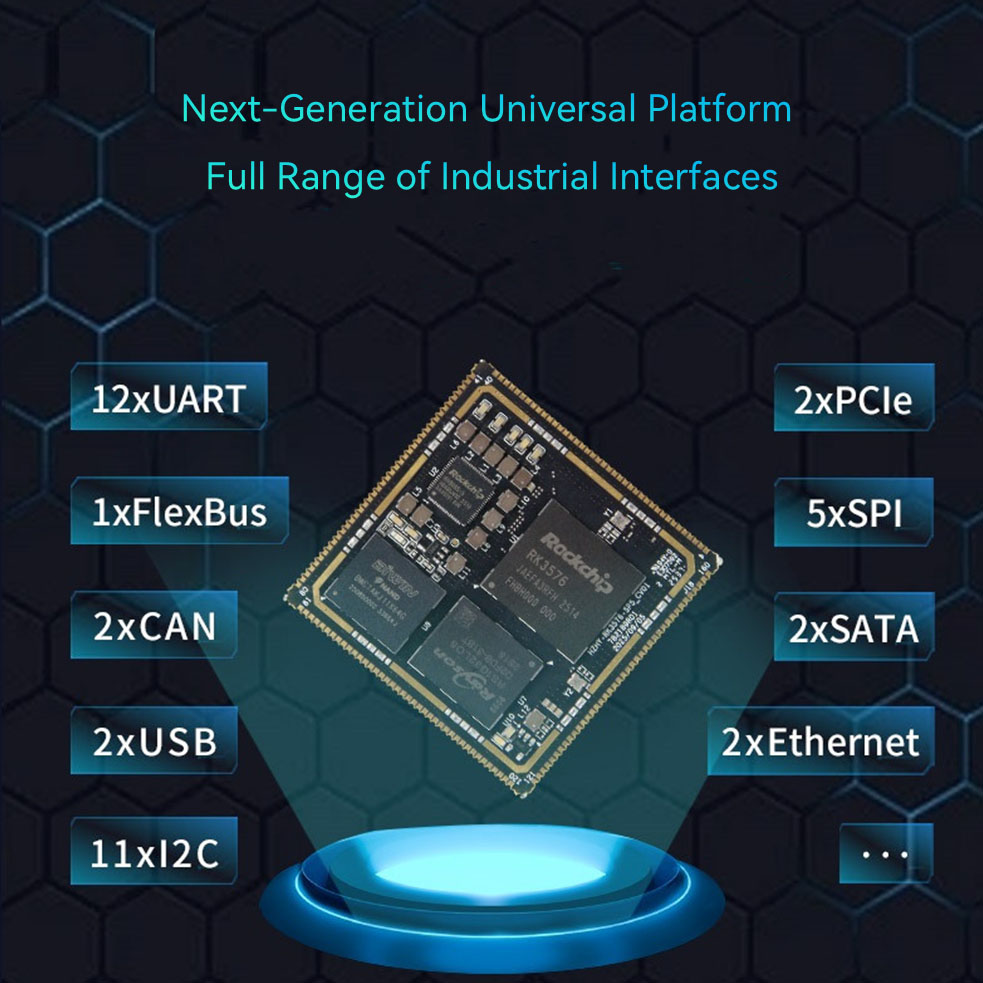

Rockchip RK3576 SOM

La baza RK3576 SOM se află o configurație puternică de procesor octa-core, cu patru nuclee Cortex-A72 care rulează la 2,2 GHz și patru nuclee Cortex-A53 la 1,8 GHz. Această arhitectură eterogenă big.LITTLE permite echilibrarea inteligentă a sarcinii, asigurând performanțe superioare pentru multi-tasking complexe, optimizând în același timp eficiența energetică pentru o funcționare extinsă - critică pentru mediile industriale cu cerințe energetice stricte.

Echipat cu un NPU 6TOPS@INT8, RK3576 SOM excelează în inferența AI pe dispozitiv. Acceptă operațiuni de precizie mixtă, inclusiv INT4, INT8 și FP16, și este pe deplin compatibil cu cadrele principale de învățare profundă, cum ar fi TensorFlow și PyTorch. Acest lucru le permite dezvoltatorilor să implementeze fără probleme aplicații AI, cum ar fi viziunea computerizată, recunoașterea vorbirii și analiza de vârf, fără a se baza pe cloud computing, reducând latența și sporind confidențialitatea datelor.

GPU-ul Mali‑G52 MC3 integrat îmbunătățește și mai mult capacitățile multimedia și grafice ale SOM. Sprijinând standarde din industrie precum OpenGL ES 3.2 și Vulkan 1.2, permite randarea 3D fluidă, procesarea video de înaltă definiție și vizualizarea avansată a interfeței de utilizare - perfect pentru aplicații precum HMI industrial, semnalizare digitală și sisteme inteligente de supraveghere.

Ca soluție de calitate industrială, RK3576 SOM este proiectat pentru a răspunde cerințelor riguroase ale mediilor industriale, asigurând o funcționare stabilă chiar și în condiții dure. Oferim servicii flexibile de personalizare OEM și ODM, adaptate cerințelor specifice ale proiectului, inclusiv configurații personalizate de interfață, opțiuni de memorie și optimizare software. Indiferent dacă aveți nevoie de o placă de bază RK3576 standard sau de o placă încorporată complet personalizată, soluția noastră accelerează ciclul de dezvoltare a produsului și reduce timpul de lansare pe piață.

Alegeți Rockchip RK3576 SOM pentru o platformă încorporată fiabilă, de înaltă performanță, care combină durabilitatea industrială, calculul AI puternic și personalizarea versatilă, deblocând noi posibilități pentru aplicațiile dvs. inteligente de vârf.

Specificații hardware RK3576 SOM

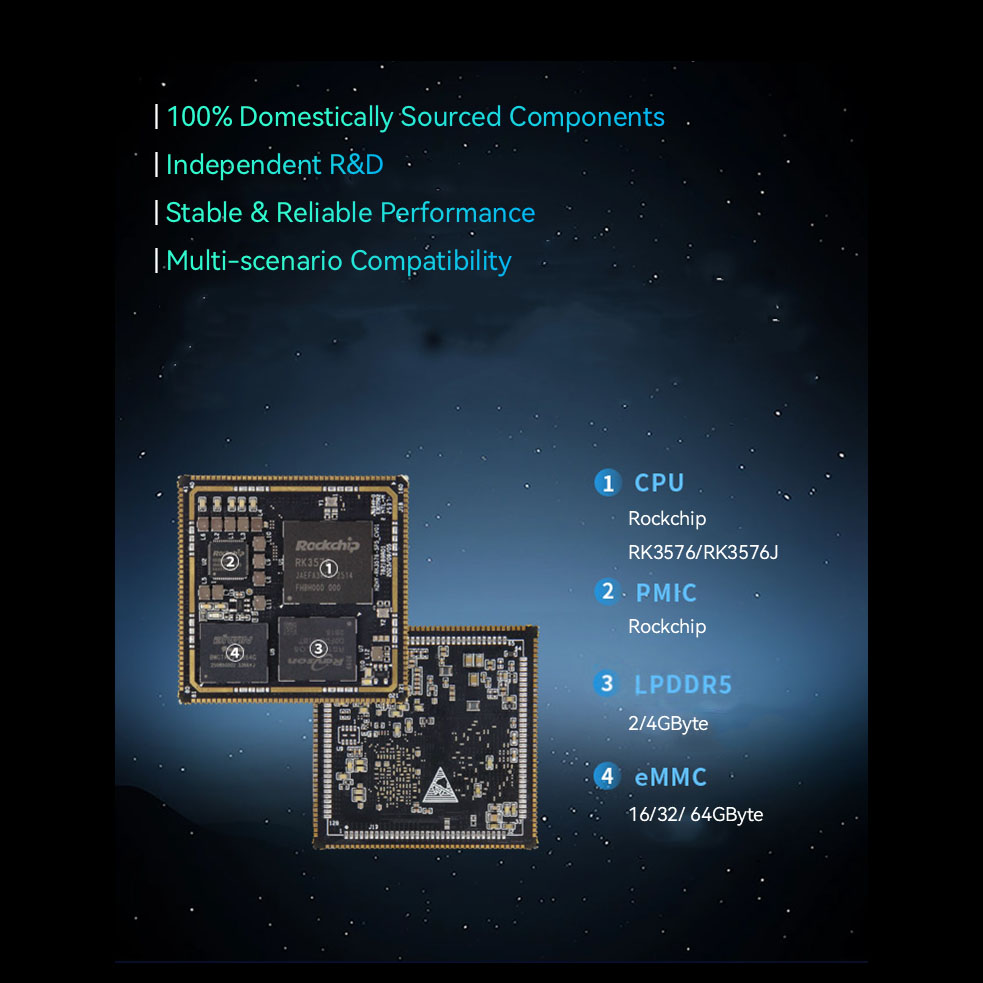

● CPU: procesor Quad-core Cortex-A72 + procesor Quad-core Cortex-A53

● Viteza de ceas: 2,2 GHz

● Memorie: 2/4GB LPDDR5 (capacitatea variază în funcție de versiunea achiziționată)

● EMMC: 32/64GB eMMC (capacitatea variază în funcție de versiunea achiziționată)

● Procesare multimedia: Suportă decodoare 4K@120fps H.265, VP9, ​​AVS2 și AV1; suportă decodor H.264 4K@60fps; acceptă codificatoare 4K@60fps H.264 și H.265, codificator/decodor JPEG de înaltă calitate

● Procesor grafic: ARM Mali-G52-MC3

● NPU: NPU independent încorporat, putere de calcul 6 TOPS @INT8

● Dimensiuni: 45mm x 45mm

● Interfață: interfață ștampilă, 288 de pini

● Temperatura: -40°C~+85°C / 0°C~+70°C

● Tensiune de operare: 5V

● Sistem de operare: Linux, Ubuntu

RK3576 SOM Parametrii funcționali

● SDMMC (≤2 canale): Suportă protocolul SDI03.0 și protocolul MMCV4.51. Lățimea magistralei de date cu 4 fire; acceptă modul SDR104, cu o viteză maximă de 200MHz. Notă: Numai SDMMC0 acceptă System Boot și este implicit la funcția de card SD;

acceptă actualizarea firmware-ului prin card SD atunci când EMMC/UFS este necompletat și, de asemenea, acceptă actualizarea firmware-ului EMMC/UFS prin card SD după pornirea EMMC/UFS; SDMMC0 configurează VCCIO_SD_S0 la ieșire de 1,8V sau 3,3V în funcție de modul de funcționare periferic și real; SDMMC1 este de 3,3 V; unele resurse pin sunt multiplexate.

● SARADC (≤7 canale): rezoluția SARADC este de 12 biți, viteza 1MS/s, intervalul de tensiune de intrare este de 0~1,8V; Notă: SARADC_VINO_BOOT este dedicat setării secvenței de pornire SYSTEMBOOT și nu poate fi utilizat pentru alte funcții; SARADC_VIN1 este implicit ca port de eșantionare de intrare a valorii cheii și este multiplexat ca butonul pentru modul de recuperare (nu poate fi modificat);

SARADC_VIN2 este ID-ul hardware al plăcii, nu este scos la iveală; SARADC_VIN3 este multiplexat pentru detectarea audio;

SARADC_VIN4~7 poate fi utilizat direct.

● USB (≤2 canale): Notă: USB2_OTG0 este portul implicit de ardere a firmware-ului pentru RK3576, asigurați-vă că rezervați această interfață în aplicație; USB3 și USB2.0 OTG pot funcționa doar ca Dispozitiv sau HOST simultan; semnalul SS (5Gbps) al USB3 OTG0 este multiplexat cu DP1.4; semnalul SS (5Gbps) al USB3 OTG1 este multiplexat cu PCIE1 sau SATA1, iar funcția USB nu poate fi utilizată când este setată la funcția PCIE sau SATA;

● SATA (≤2 canale): Suporta functia SATA PM, fiecare port poate suporta 5 dispozitive; suportă SATA 1,5 Gb/s, SATA 3,0 Gb/s, SATA 6,0 Gb/s; acceptă eSATA.

Notă: Controlerele SATA0 și PCIe0 sunt multiplexate; Controlerele SATA1 și PCIe1 sau USB3_OTG1 sunt multiplexate;

● PCIe (≤2 canale): 2 controlere PCIe 2.1, ambele suportă doar modul RC;

Notă: Controlerele PCIe0 și SATA0 sunt multiplexate; Controlerele PCIe1 și SATA1 sau USB3_OTG1 sunt multiplexate;

● MIPI DPHY CSI RX (≤2 canale): 2 porturi MIPI DPHY CSI RX, care acceptă modul MIPI-CSI pe 2/4 benzi;

Notă: Împărțirea în modul cu 2 benzi + 2 benzi nu este acceptată în prezent; se pot conecta maxim 2 camere;

● MIPI DCPHY CSI RX (≤1 canal): 1 port MIPI DCPHY CSI RX, care acceptă modul MIPI-DPHY 1/2/4-lane sau modul 0/1/2 Trio MIPI-CPHY;

● Notă: Împărțirea în modul cu 2 benzi + 2 benzi nu este acceptată; TX și RX ale MIPI DCPHY Combo PHY pot fi configurate doar simultan ca moduri DPHY TX și DPHY RX sau simultan ca moduri CPHY TX și CPHY RX. CIF (≤1 canal): 1 canal maxim 16 biți interfață DVP, acceptă 8/10/12/16 biți;

Notă: interfață de 3,3 V, unele resurse pin sunt partajate;

● HDMI TX (≤1 canal): Suportă până la HDMI 2.1, suport maxim pentru 4K@120Hz, acceptă modul HDMI FRL și este compatibil înapoi cu modul HDMI TMDS;

Notă: Partajat cu controlerul eDP;

● eDP (≤1 canal): Suportă până la eDP 3.1, suport maxim pentru 4K@60Hz, acceptă moduri 1/2/4 Lane, nu acceptă Swap; Notă: Partajat cu controlerul eDP;

● MIPI DCPHYCSI TX (≤1 canal): 1 port MIPI DCPHYCSI RX, suportă modul MIPI-DPHY 1/2/3/4 Lane sau modul 0/1/2 Trio MIPI-CPHY;

● Notă: nu acceptă împărțirea în modul 2Lane+2Lane; TX și RX ale MIPI DCPHY Combo PHY pot fi configurate numai simultan ca mod DPHY TX, DPHY RX sau simultan ca mod CPHY TX, CPHY RX.

● DP (≤1 canal): Suportă până la eDP 3.1, suport maxim pentru 4K@120Hz, acceptă moduri 1/2/4 Lane, acceptă Swap;

Notă: Partajat cu semnalul SS al USB3 OTG0;

● LCD (≤1 canal): Suportă modul RGB pe 24 de biți, rezoluție maximă 1920x1080@60Hz; suportă modul BT1120 pe 16 biți, rezoluție maximă 1920x1080@60Hz; suportă modul BT656 pe 8 biți, rezoluție maximă 720x576@60Hz; Notă: unele resurse pin sunt partajate.

● EBC (≤1 canal): Suportă ieșire pe 8 biți/16 biți, maxim 32 de niveluri de tonuri de gri, rezoluție maximă 2560x1920@85Hz;

Notă: unele resurse pin sunt partajate.

● Audio (≤9 canale): 5 grupuri de SAI, care acceptă modul master-slave, lățime de la 8 până la 32 de biți și rate de eșantionare de până la 48 kHz; 2 grupuri de PDM, modul master, care acceptă capacitatea de intrare pe 8 canale, lățime de 16 până la 32 de biți și rate de eșantionare de până la 192 kHz; 2 grupuri de SPDIFTX; 1 grup de DSM PWMAudio;

Notă: Patru module ASRC (Asynchronous Sample Rate Converter) sunt furnizate pentru conversia ratei de eșantionare a datelor audio; interfață 1.8V/3.3V, unele resurse pin sunt partajate;

● Ethernet (≤2 canale): Suportă 2 interfețe RGMII cu rate de transmisie de date de 10/100/1000Mbps.

Notă: interfață RGMII/RMII de 3,3 V, unele resurse pin sunt partajate.

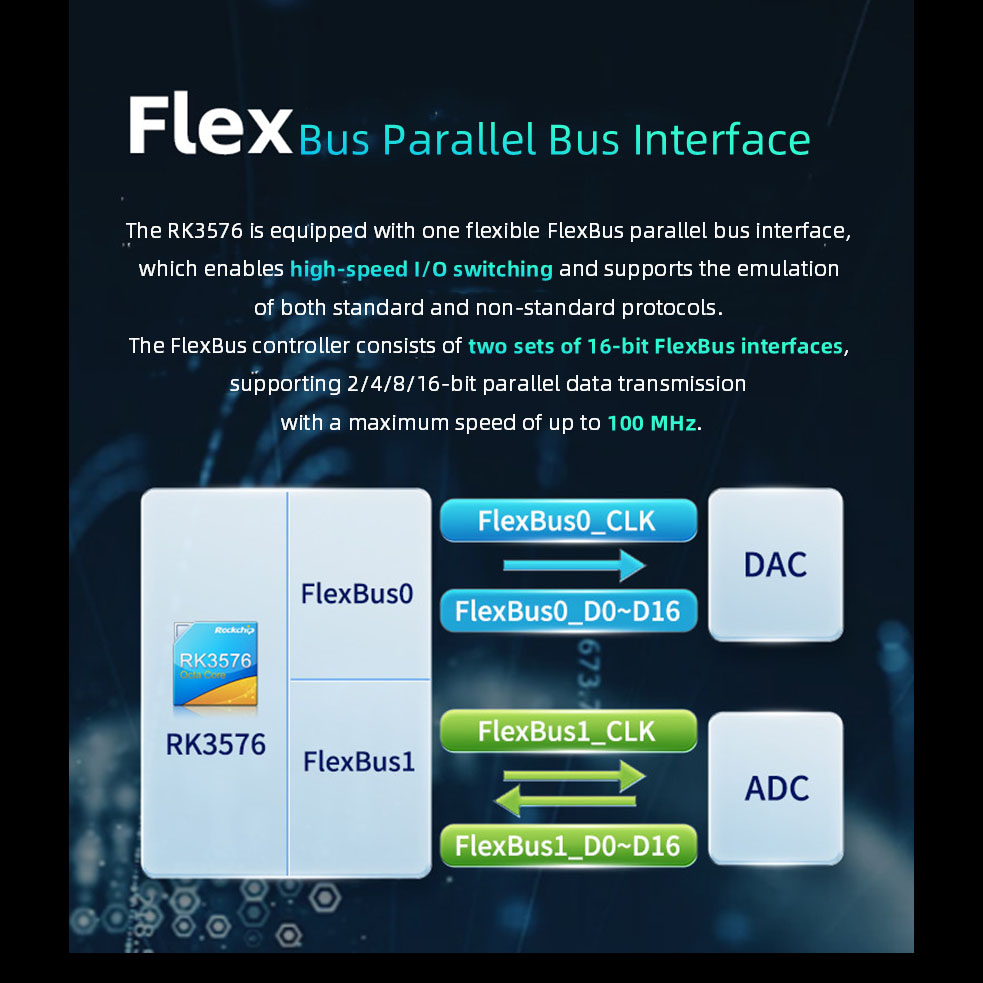

● FlexBus (≤1 canal): Suportă o interfață flexibilă de magistrală paralelă - interfață FlexBus, care poate realiza comutare I/O de mare viteză și poate emula unele protocoale standard sau neregulate. Un scenariu de aplicație tipic este combinația dintre un ADC de mare viteză pe 16 biți și un DAC pe 16 biți.

Notă: interfață de 3,3 V, unele resurse pin sunt partajate.

● DSMC (≤1 canal): Interfață serială cu viteză dublă de date. Folosit în principal în comunicațiile dispozitivelor PSRAM sau comunicațiile periferice ale LocalBus (cum ar fi FPGA). Notă: interfață de 3,3 V, unele resurse pin sunt partajate.

● UART (≤12 canale): Rata de transmisie maximă acceptată este de 8 Mbps.

Notă: interfață 1.8V/3.3V, unele resurse pin sunt partajate.

● I³C (≤2 canale): Suportă moduri de adresă pe 7 biți și 10 biți, cu o viteză maximă de până la 12,5 Mbit/s, compatibil cu magistrala I²C, cu o viteză maximă de până la 400 Kbit/s. Notă: interfață 1.8V/3.3V, unele resurse pin sunt partajate.

● I²C (≤11 canale): Suportă moduri de adresă pe 7 și 10 biți, cu o viteză maximă de până la 400 Kbit/s.

Notă: interfață 1.8V/3.3V, unele resurse pin sunt partajate. SPI (≤5 canale): modul master/slave configurabil. Notă: interfață 1.8V/3.3V, unele resurse pin sunt partajate.

● CAN (≤2 canale): Suportă CAN-FD; suportă 1 Mbps.

Notă: interfață 1.8V/3.3V, unele resurse pin sunt partajate.

● PWM (≤3 canale): 3 controlere PWM independente, care acceptă până la 16 canale PWM, temporizator/contor pe 32 de biți.

Notă: interfață 1.8V/3.3V, unele resurse pin sunt partajate.

Notă: Unele resurse pin sunt multiplexate. Vă rugăm să consultați Tabelul de comparare a funcției PIN pentru detalii.

Contactați-ne pentru mostre și mai multe informații!

Avantajele serviciului

Comanda minima: 1 unitate | Comenzi în vrac acceptate | SDK gratuit | Suport tehnic gratuit | Personalizare acceptată

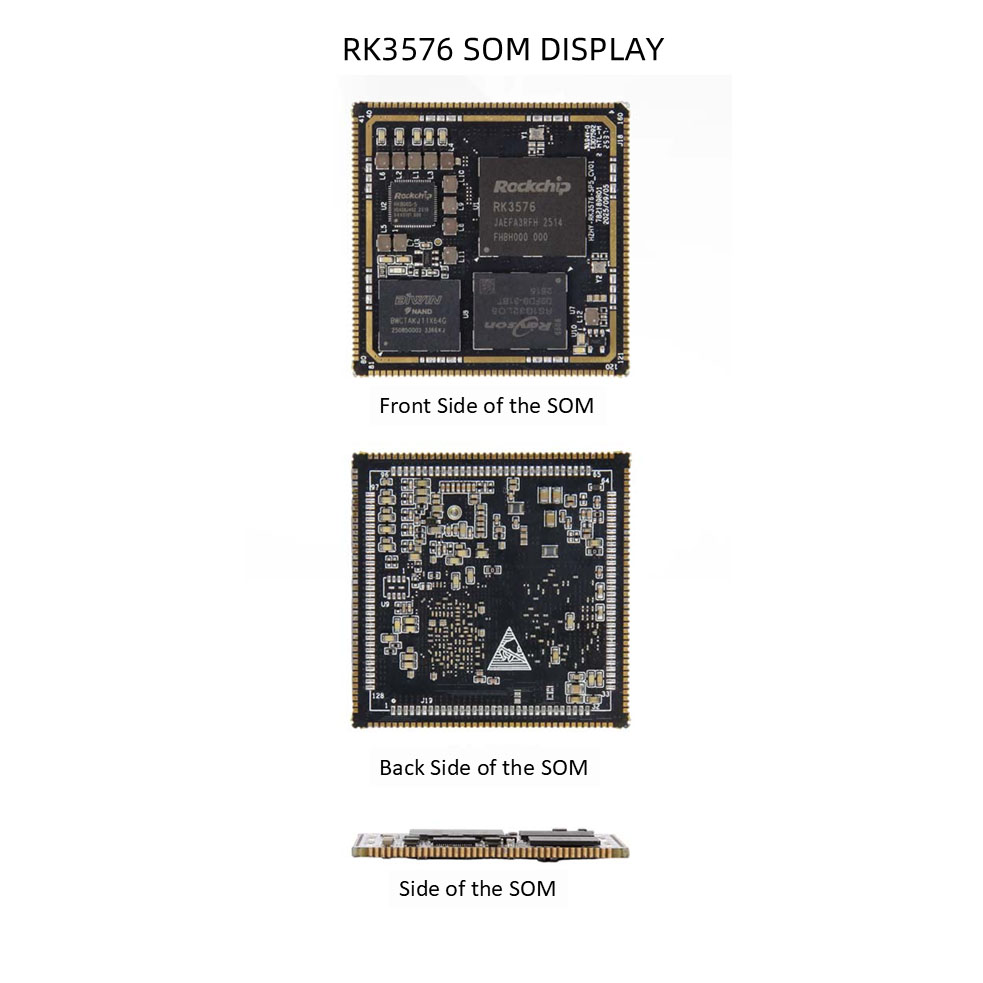

RK3576 SOM Detalii
