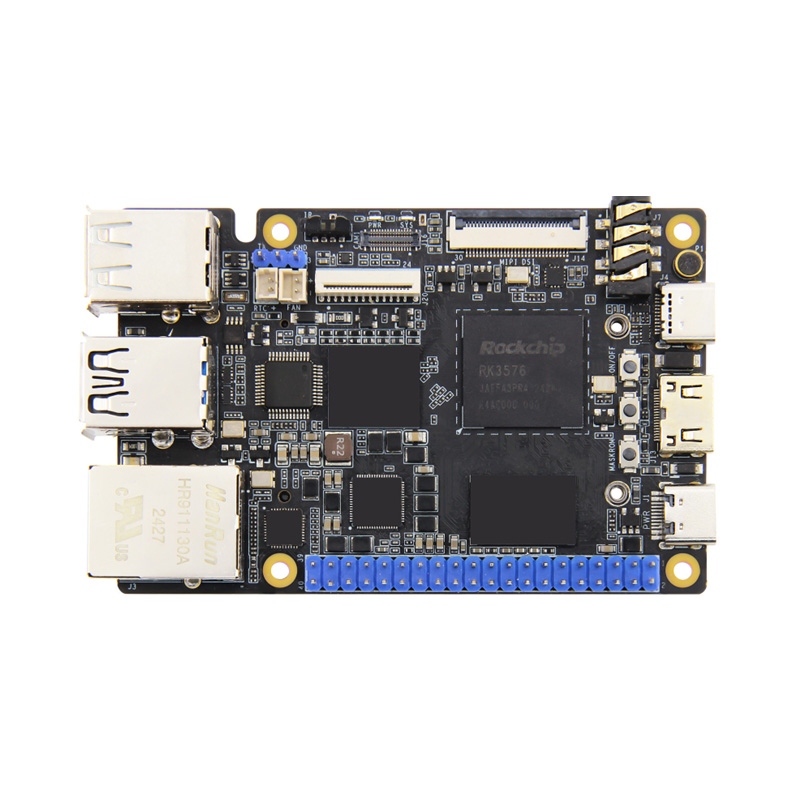

RK3576 SBC Computers Development Board

RK3576 Introducere a plăcii de bază

• Placa TP-3 RK3576 are performanțe puternice și poate fi utilizată ca un computer cu o singură placă de înaltă performanță și placa de bază încorporată pentru afișare, control, transmisie de rețea, stocare de fișiere, calculare margine și alte scenarii.
• Using Rockchip RK3576 as the main chip, the main frequency can reach up to 2.2GHz, integrating quad-core 642-bit Cortex-A72 and quad-core 64-bit Cortex-A53, a total of eight-core processors and ARM Mail-G52 MC3GPU, supporting 8K video decoding and 4K display output, super image processing capabilities, supporting multi-camera input, supporting Ecran pe mai multe ecrane, NPU independent încorporat, care permite diverse scenarii AI.
• Oferiți o varietate de combinații de memorie și stocare din care să alegeți, configurația hardware echilibrată la bord și o gamă largă de aplicații. 24
• Puterea de calcul NPU independentă încorporată poate ajunge la 6topuri, permițând diverse scenarii AI.
• Are o integrare ridicată și interfețe de expansiune bogate, inclusiv portul Gigabit Ethernet, RGMI, USB3.0, USB2.0, MiniPCLE, Minihdmi, MIPI Screen Interface și interfața camerei MIPI, interfața audio, receptorul infraroșu, suportul de card SIM/TF și alte periferice și conduce la 40 de pini neauzuți, care sunt compatibile cu Raspberry Pi.
• Susține oficial imagini de operare Android, DeBain și Ubuntu și poate fi aplicat la mai mult de 8 medii de aplicații diferite.
• Este complet deschisă, oferă tutoriale oficiale și oferă kituri complete de dezvoltare a șoferului SDK, scheme de proiectare și alte resurse, care pot fi utilizate cu ușurință.

RK3576 Funcție de dezvoltare

• Suportă mai multe sisteme de operare, indiferent dacă este vorba

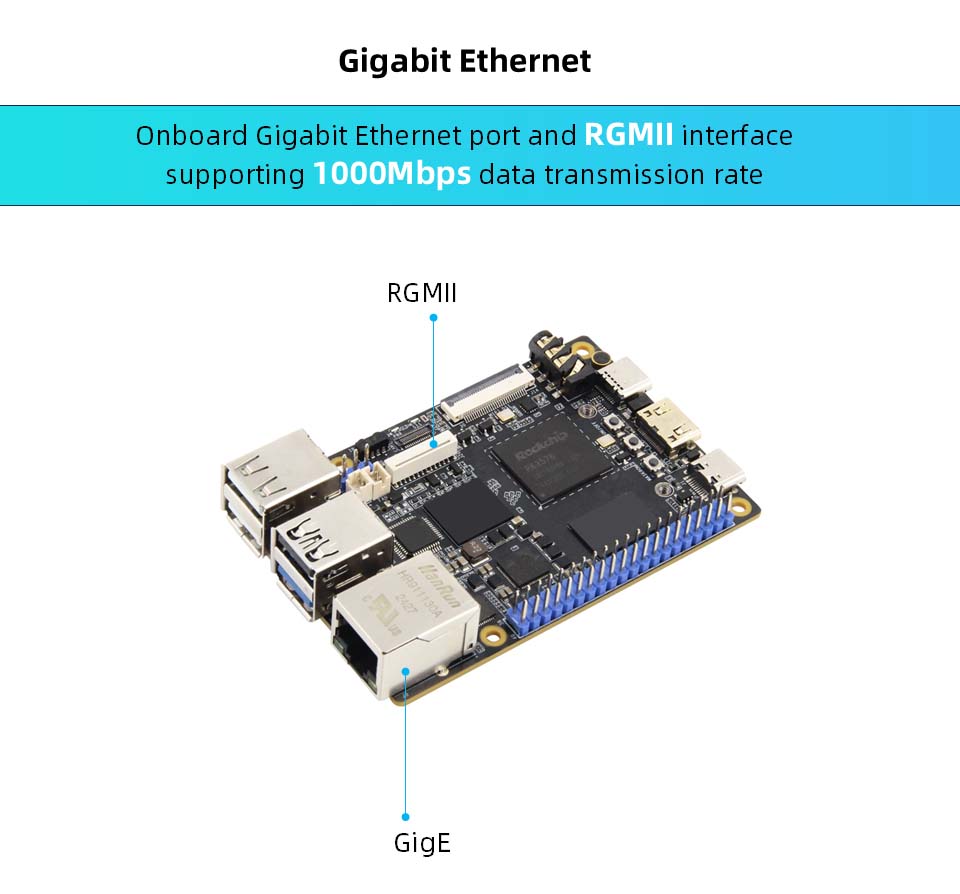

• La bordul portului Ethernet Gigabit și interfața RGMII, suportați rata de transmitere a datelor de 1000Mbps
• NPU independent încorporat, puterea de calcul poate ajunge la 6tops, adoptă arhitectură cu trei nuclee, acceptă INT4/INT8/INT16/FP16/BF16/TF32, împuternicește diverse scenarii AI
• Acceptă până la 8k@30 cadre H.264/H.265/VP9/AV2/AVS2 Decoding video și 4K@60 cadre H.264/H.265 Encoding video

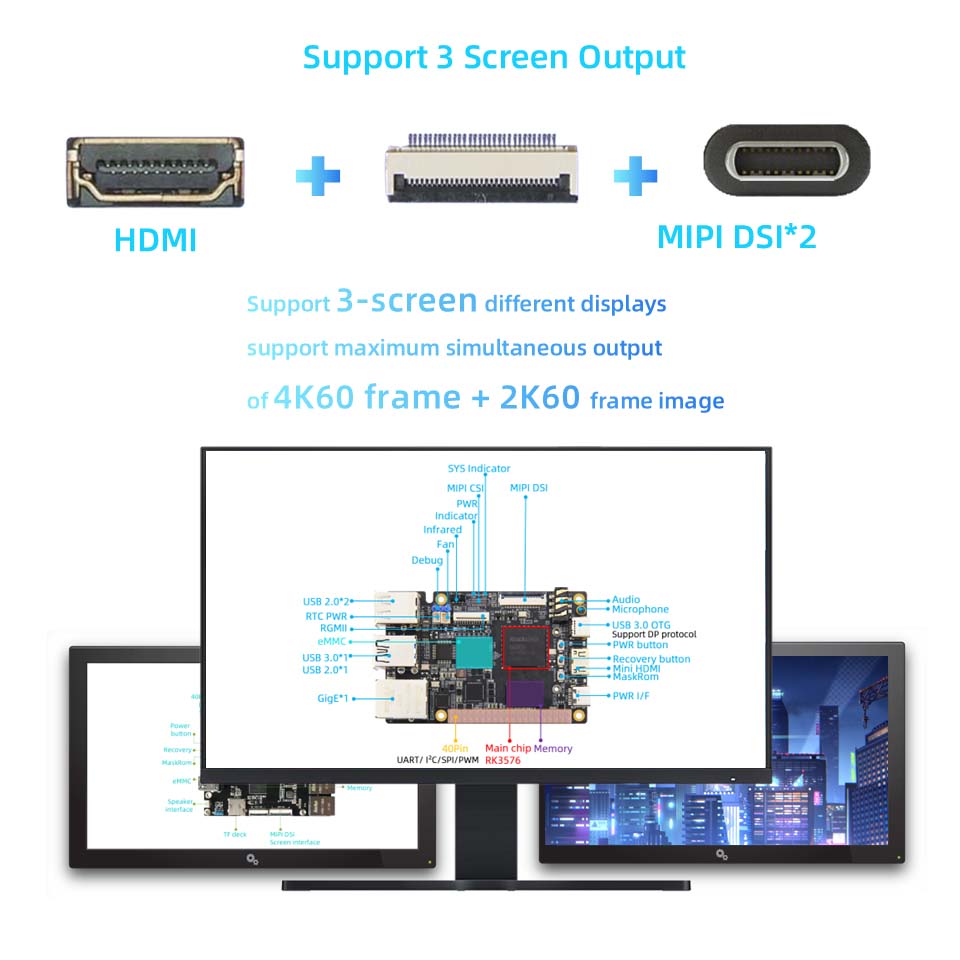

• Acceptă afișaj pe trei ecrane, acceptă până la 4K@120 cadre + 2k@60 cadre + 1080p@60 cadre în același timp

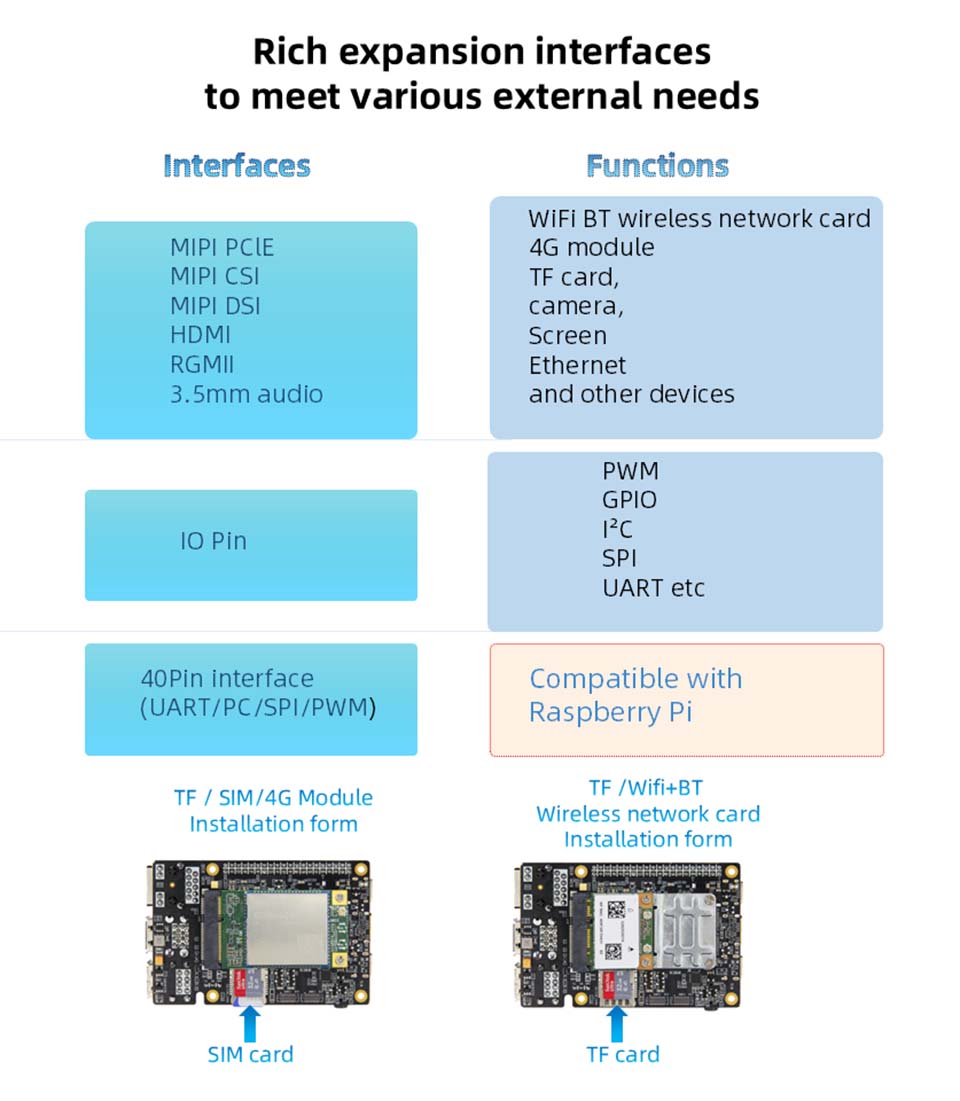

• Interfață de expansiune bogată

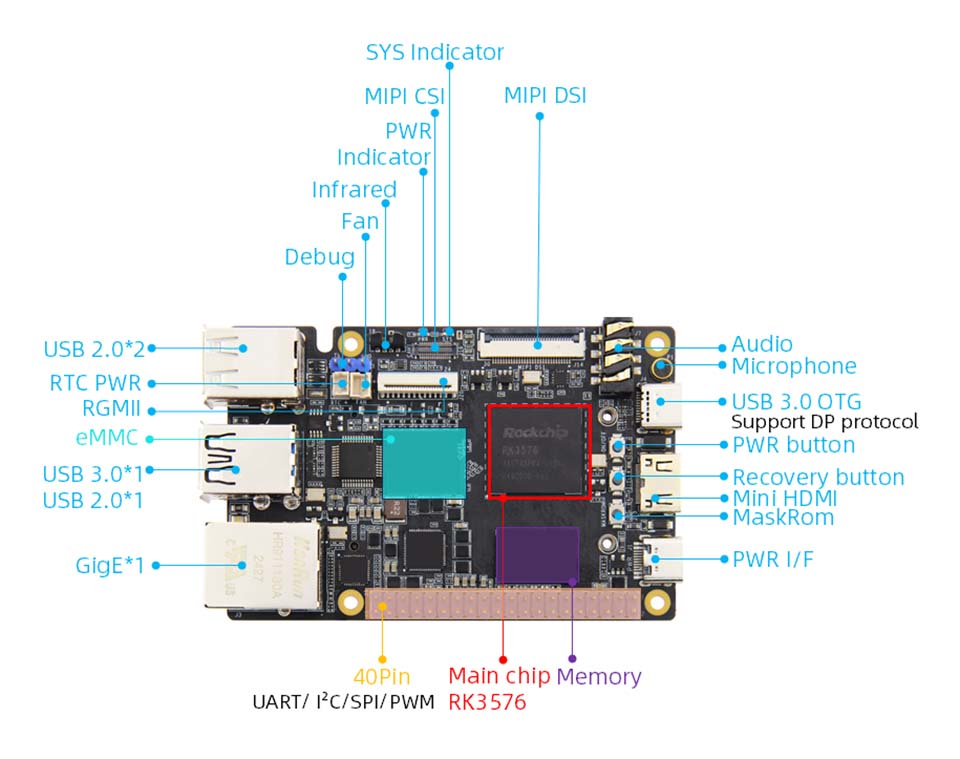

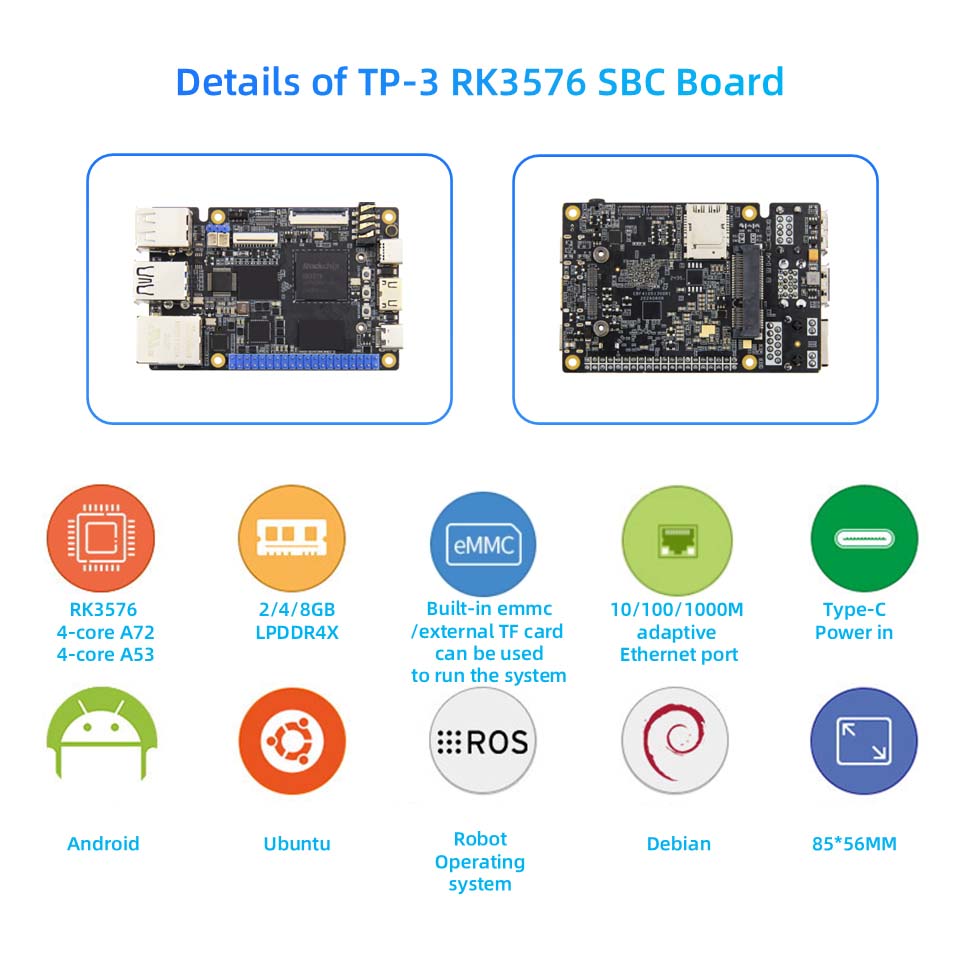

RK3576 Configurare hardware a plăcii

• Interfață de putere: 5V@4A DC Intrare, interfață Type-C (fără capacitate de transmisie a datelor)

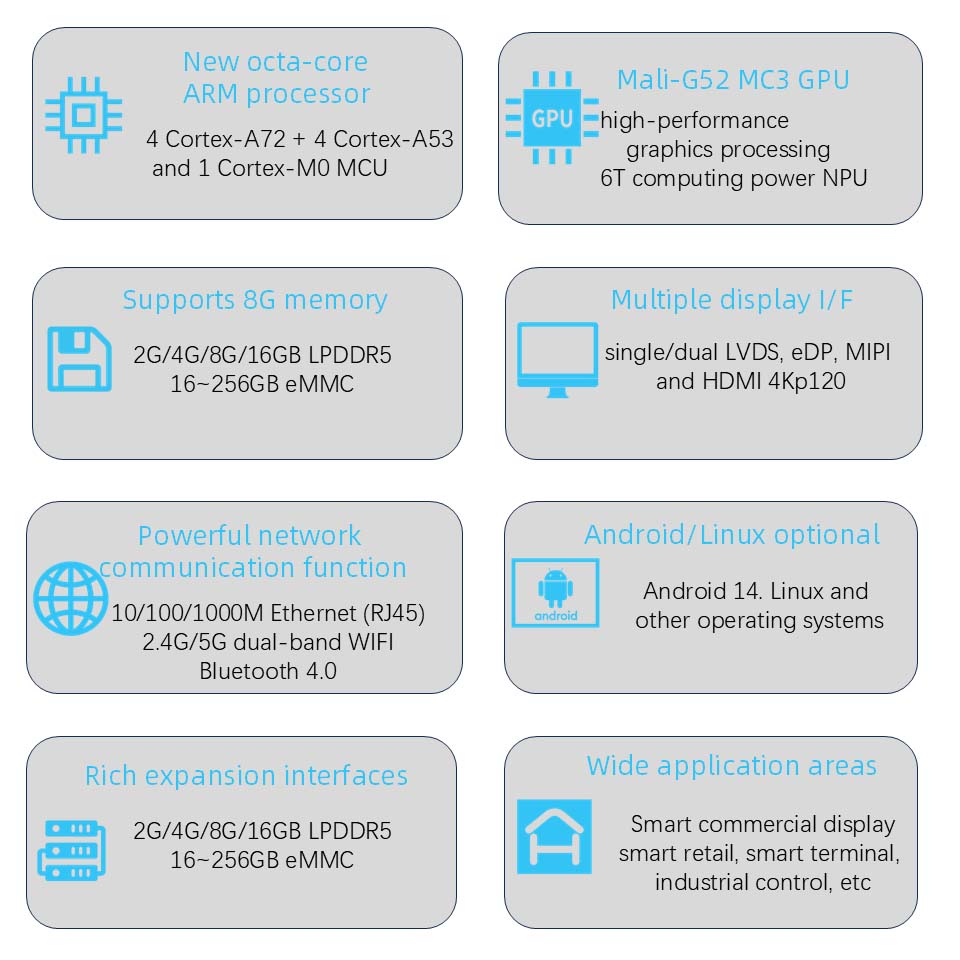

• Chip principal: RK3576 (quad-core A72 + quad-core A53, Mali-G52 MC3, 6T de calcul)
• Memorie: 2/4/8 GB, LPDDR4X (alte cerințe de stocare pot fi personalizate)
• Stocare: 0/32/64 GB, EMMC (alte cerințe de stocare pot fi personalizate)
• Ethernet: portul de rețea Gigabit*1, acceptă rata de transmisie a datelor 10/10/1000Mbps; Interfața RGMI*1, acceptă rata de transmitere a datelor 10/10/1000Mbps, poate fi conectată la modulul nostru RGMII Gigabit Ethernet
• HDMI: ieșire HDMI2.1*1, acceptă afișarea pe mai multe ecrane cu alte ecrane, rezoluție maximă 4K@120fps
• MIPI-DSI: Interfața de ecran MIPI * 1, poate fi conectată la ecranul MIPI Wildfire, acceptă mai multe ecrane cu alte ecrane, modul MIPI unic cu cea mai mare rezoluție de 2560 * 1600 @ 60fps

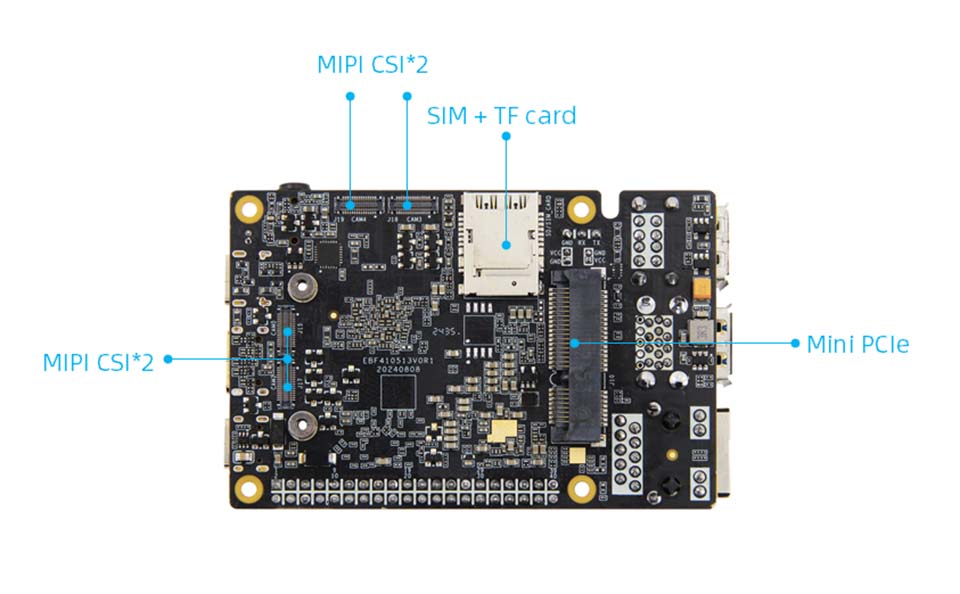

• MIPI-CSI: 2 * 15pin BTB Interfața camerei * 5 (față * 1, înapoi * 4), poate fi conectată la camera noastră MIPI
• USB2.0: Tip-A Interfață * 3 (gazdă)
• USB3.0: interfață de tip A * 1 (gazdă); Interfața de tip C * 1 (OTG), pentru interfața de ardere a firmware-ului, acceptă protocolul DP, poate fi utilizată cu alte ecrane
• Interfață PCLE: interfață mini-pcle, poate fi utilizată cu o placă de rețea WiFi cu înălțime completă sau cu jumătate de înălțime, modul 4G sau alt modul de interfață mini-PCLE
• Suport pentru card SIM+TF: Poate introduce cartela SIM și micro SD (TF) în același timp, suporta cardul TF pentru a porni sistemul, până la 512 GB, funcția de cartelă SIM trebuie utilizată cu modul 4G
• Interfață 40pin: compatibil cu interfața Raspberry PI 40pin, acceptă funcțiile PWM/GPIO/C/SPI/UART
• Portul serial de depanare: parametrul implicit 1500000-8-n-1
• Audio: micin*1, microfon condensator; Ieșire pentru căști + Intrare microfon 2-in-1 Interfață*1
• Butoane: buton de pornire*1; Buton Maskrom*1; Buton de recuperare*1
• LED: indicator de putere*1; Indicator de sistem*1
• Receptor infraroșu: acceptă funcția de control la distanță infraroșu
• RTC: RTC Power Socket*1

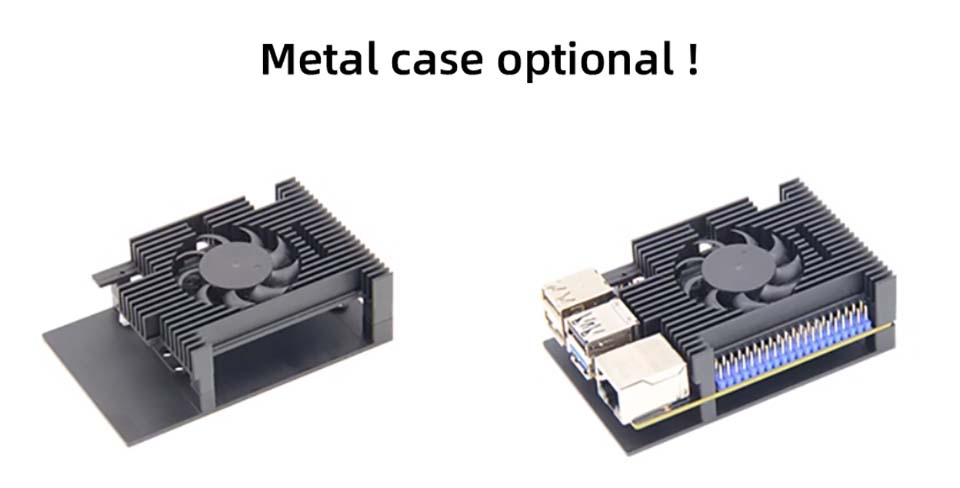

• Interfață ventilatoare: acceptă instalarea ventilatorului 5V pentru răcire

Alți parametri ai acestui tablou RK3576

Sistem: Android 14, Ubuntu, Debian

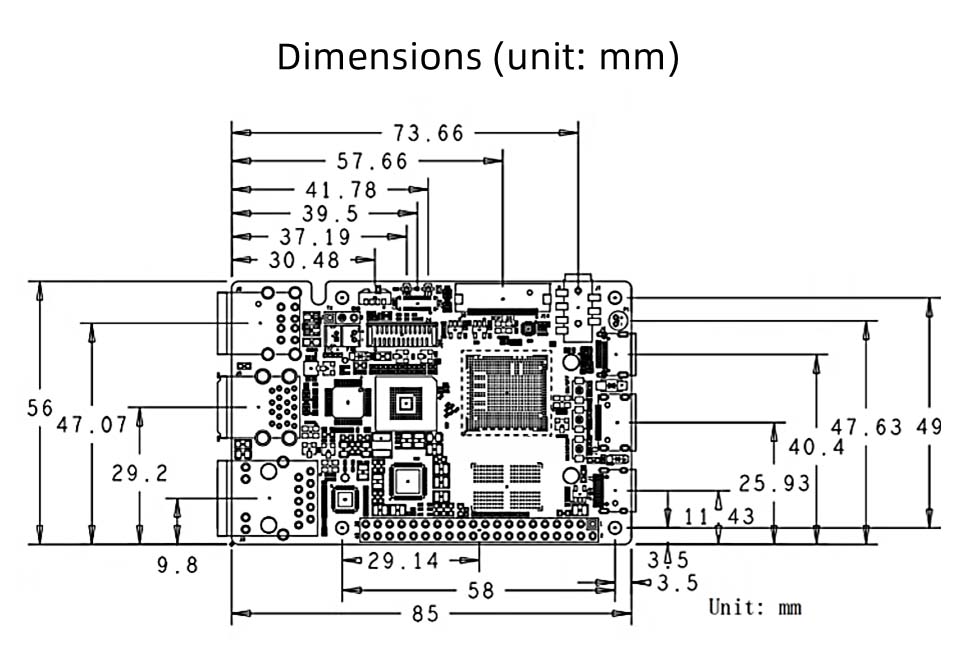

Dimensiune: 85*56mm
