Placa de bază RK3568

RK3568, procesorul quad-core Cortex-A55 pe 64 de biți, cu proces de litografie de 22 nm, are o frecvență de până la 2,0 GHz, oferind performanțe eficiente și stabile pentru procesarea datelor echipamentelor back-end. Există o varietate de opțiuni de stocare, permițând clienților să implementeze rapid cercetarea și producția de produse. Suportă până la 8 GB RAM, cu lățime de până la 32 de biți și frecvență de până la 1600 MHz. Acceptă ECC cu toate legăturile de date, făcând datele mai sigure și mai fiabile și îndeplinind cerințele de rulare a aplicației pentru produse cu memorie mare. Este integrat cu GPU dual-core, VPU de înaltă performanță și NPU de înaltă eficiență. GPU-ul acceptă OpenGL ES3.2/2.0/1.1, Vulkan1.1. VPU poate realiza decodare video 4K 60fps H.265/H.264/VP9 și codificare video 1080P 100fps H.265/H.264. NPU acceptă comutarea cu un singur clic a cadrelor mainstream precum Caffe/TensorFlow.

Trimite o anchetă Descărcare PDF

Descriere produs

Specificații pentru placa de dezvoltare pentru găuri de ștampilă Thinkcore TC-RK3568

Declarație de drepturi de autor

Drepturile de autor ale acestui manual aparțin Shenzhen Thinkcore Technology Co., Ltd. și toate drepturile sunt rezervate. Orice companii sau persoane nu au voie să extragă o parte sau tot acest manual, iar contravenții vor fi urmăriți penal conform legii.

Atenţie:

Manualele platformei de dezvoltare de vânzare vor fi actualizate din când în când, vă rugăm să descărcați cel mai recent manual de pe site-ul web www.think-core.com sau să contactați reprezentantul de vânzări al companiei noastre, nu ar mai fi notificat.

Notă de lansare

Versiune	Data	Autor	Descriere
Rev.01	2022-08-04		Revizuire

Capitolul 1. Placa de dezvoltare a găurii de ștampilă TC-RK3568 Introducere

TC-RK3568 Schemă de dezvoltare a găurii de ștampilă

Placa de dezvoltare TC-RK3568 Stamp Hole include TC-RK3568 Stamp Hole SOM și suport de transport.

Sistemul TC-RK3568 Stamp Hole de pe modul este echipat cu procesor Rockchip pe 64 de biți RK3568 care este configurat cu GPU dual-core și NPU de înaltă performanță.

Cu interfețele video MIPI-CSI x2, MIPI-DSI x2, HDMI2.0, EDP, poate suporta până la trei ieșiri de ecran cu afișare diferită. ISP-ul 8M încorporat acceptă camere duale și HDR. Interfața de intrare video poate fi conectată la o cameră externă sau la mai multe camere. Este echipat cu două porturi adaptive RJ45 Gigabit Ethernet, prin care datele rețelei interne și externe pot fi accesate și transmise, îmbunătățind eficiența transmisiei rețelei și satisfacând nevoile produselor cu mai multe porturi de rețea, cum ar fi NVR și gateway industrial.

Placa purtătoare include multe interfețe, cum ar fi portul 4G LTE, USB3.0, USB2.0, PCIE, Ethernet dual, WIFI, Bluetooth, intrare și ieșire audio, ieșire HDMI, afișaj MIPI DSI, afișaj eDP, afișaj LVDS, MIPI CSI cameră, slot pentru card TF, RS485, RS232, TTL, CAN, ieșire, SATA etc.

Sunt acceptate Android 11, Ubuntu 18.04 OS, Debian OS și Linux Buildroot. Funcționarea stabilă și fiabilă oferă un mediu de sistem sigur și stabil pentru cercetarea și producția de produse.

Un SDK complet, documente de dezvoltare, exemple, documente tehnologice, tutoriale și alte resurse sunt oferite utilizatorilor pentru a face o personalizare ulterioară.

TC-RK3568 Placă de dezvoltare a găurii de ștampilă Caracteristici:

Dimensiune: 150 mm x 110 mm.

Interfețe bogate, pot fi utilizate direct în diverse produse inteligente pentru a facilita finalizarea produselor.

Sunt acceptate Android 11.0, Ubuntu 18.04 OS, Debian OS și Linux Buildroot.

Aplicație

Această placă poate fi utilizată pe scară largă în NVR-uri inteligente, terminale cloud, gateway-uri IoT, control industrial, edge computing, porți de recunoaștere a feței, NAS-uri, console centrale ale vehiculelor etc.

Parametru caracteristic

Specificații
CPU	RockChip RK3568, Quad-core Cortex-A55 pe 64 de biți, proces de litografie de 22 nm, frecvență de până la 2,0 GHz
GPU	ARM G52 2EE Suporta OpenGL ES 1.1/2.0/3.2, OpenCL 2.0, Vulkan 1.1 Hardware de accelerare 2D de înaltă performanță încorporat
NPU	0.8Tops@INT8, accelerator AI de înaltă performanță integrat RKNN NPU Suportă comutarea cu un singur clic a Caffe/TensorFlow/TFLite/ONNX/PyTorch/Keras/Darknet
VPU	Suportă decodare video 4K 60fps H.265/H.264/VP9 Suportă codificare video 1080P 100fps H.265/H.264 Suportă 8M ISP, acceptă HDR
Berbec	2 GB/4 GB/8 GB
Depozitare	8GB/16GB/32GB/64GB/128GB eMMC Suportă SATA 3.0 x 1 (extinde cu SSD/HDD de 2,5â) Suporta TF-Card Slot x1 (extinde cu card TF)
Sistemul de operare	Android11/Linux Buildroot/Ubuntu/Debian

Caracteristici hardware
Afişa	1 * HDMI2.0, acceptă ieșire 4K@60fps 1 * MIPI DSI, acceptă ieșire 19201080@60fps 1 LVDS, acceptă ieșire 19201080@60fps 1 eDP1.3, acceptă ieșire 2560x1600@60fps
Ethernet	Suporta porturi duble Gigabit Ethernet (1000 Mbps)
Wifi	Mini PCIe pentru a conecta 4G LTE Suporta WiFi 6 (802.11 AX) Suporta BT5.0
PCIE 3.0	Suporta interfata PCE3.0
Audio	1 * ieșire audio HDMI 1 * Ieșire difuzor 1 * Ieșire pentru căști 1 * Microfon intrare audio la bord
aparat foto	Suportă interfața pentru cameră MIPI-CSI cu 1 canal Acceptă HDR, imaginea rămâne clară în condiții de lumină de fundal sau de lumină puternică
USB	1 * USB3.0 Host, 4* USB 2.0 Host, 1 * USB3.0 OTG
SATA	1 * SATA, 6,0 Gb/s
Serial	1 * TTL, 2 * RS232, 1 * RS485
POATE SA	Suport CAN2.0B, suport 1Mbps, 8Mbps
Card TF	1 * Slot pentru card TF
Alții	GPIO și ADC
mărimea	150mm*110mm


Tensiune de intrare	12V/3A
Temperatura de depozitare	-30~80â
Temperatura de Operare	-20~60â
Umiditatea de depozitare	10%~80%

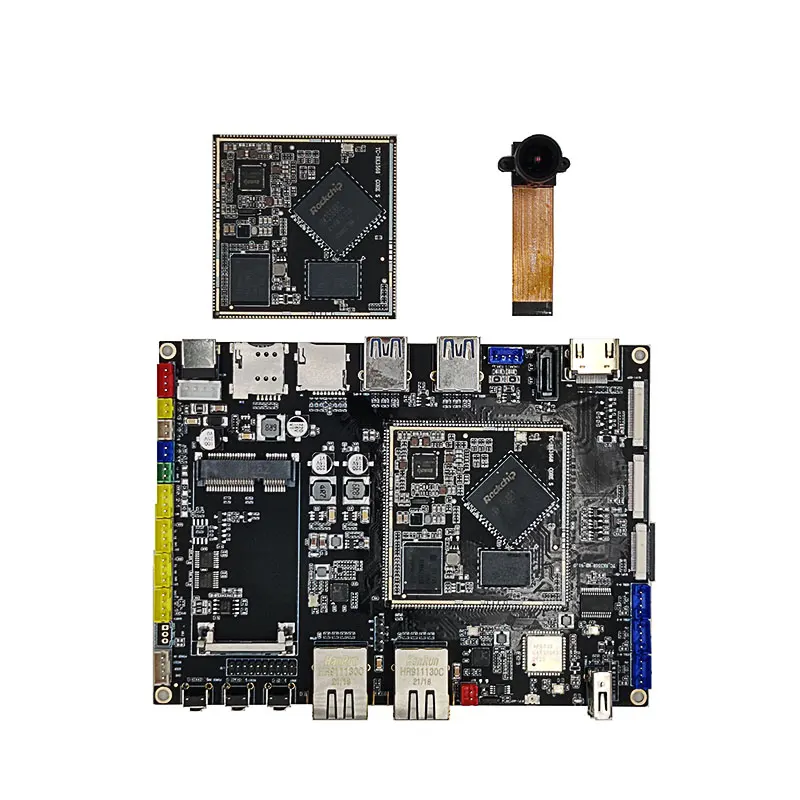

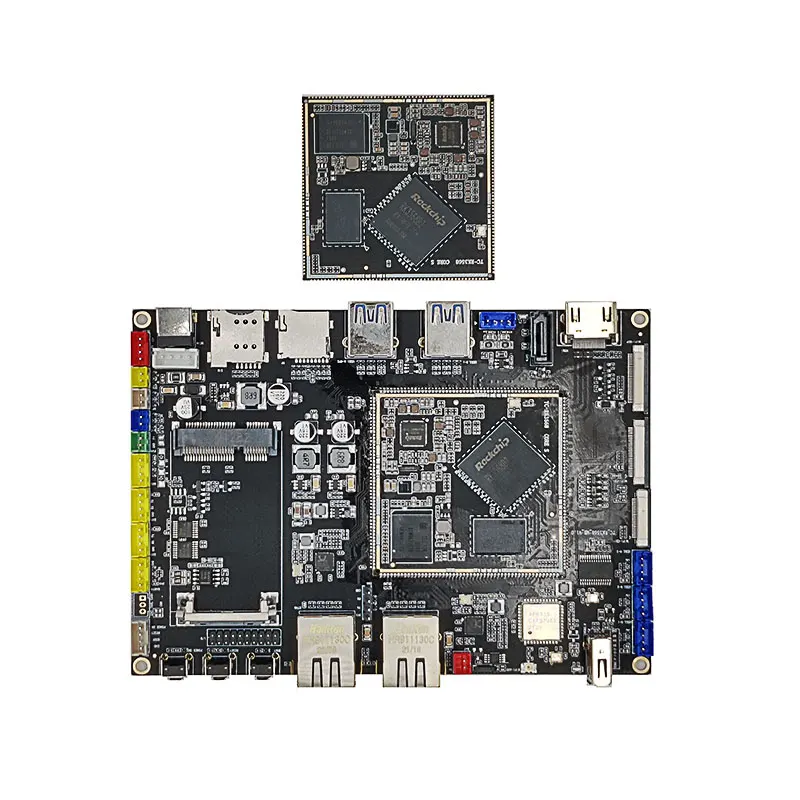

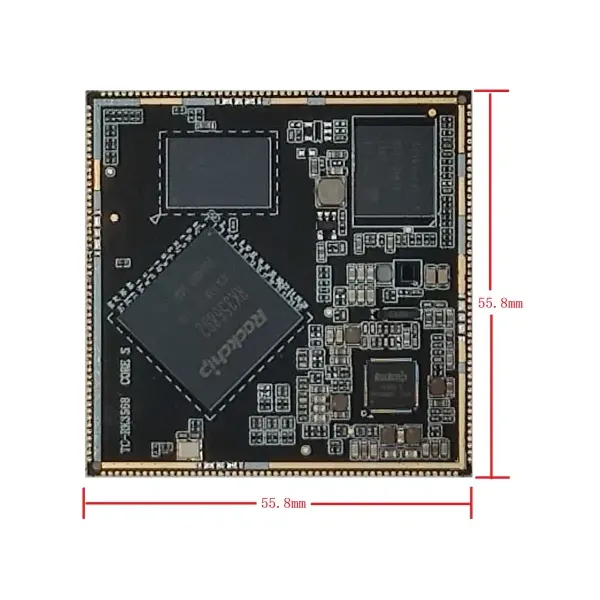

Aspectul SOM

SOM Front

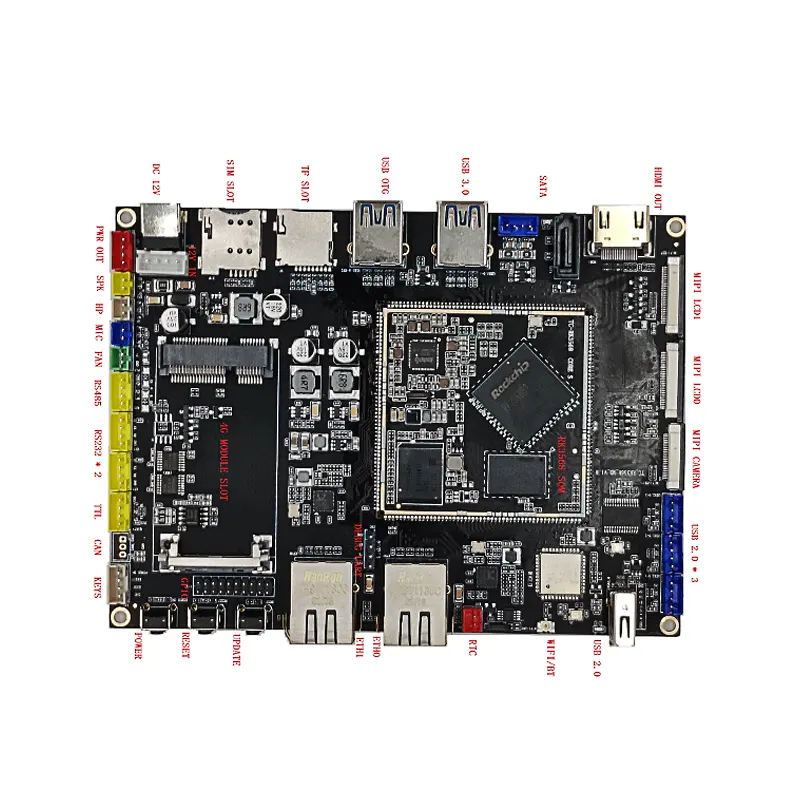

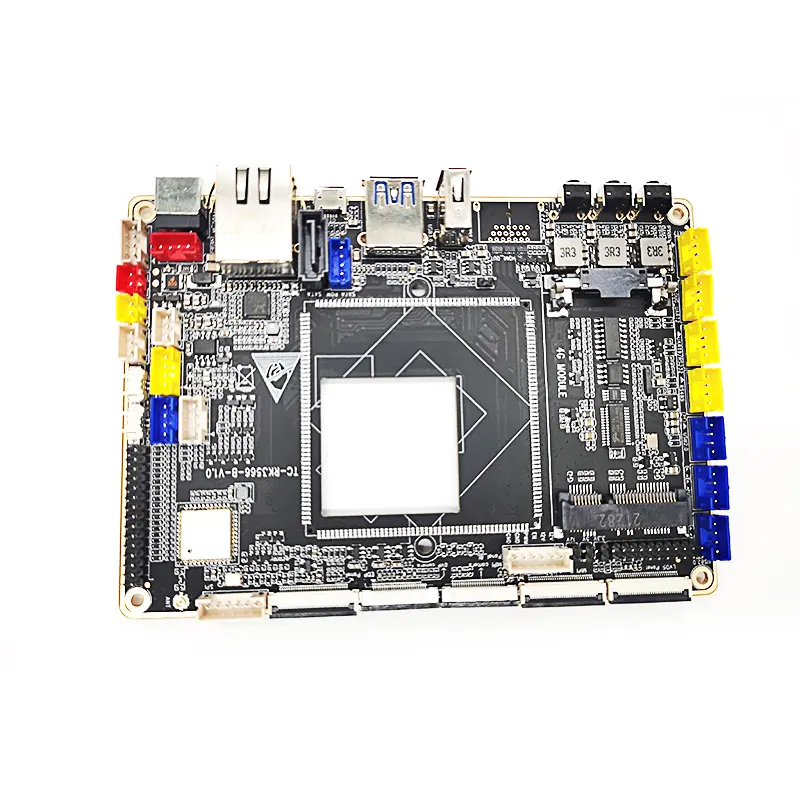

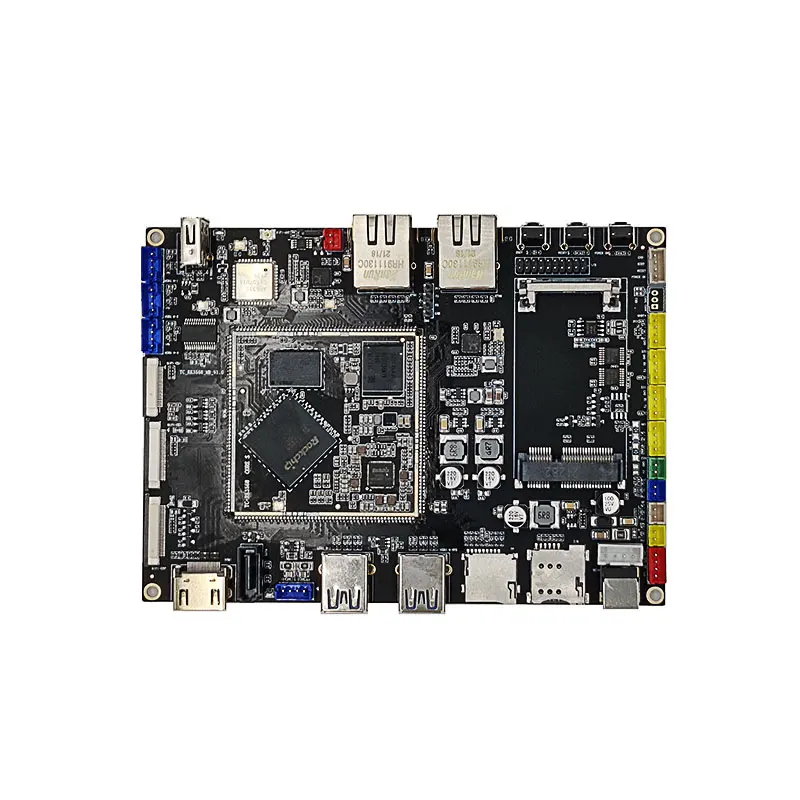

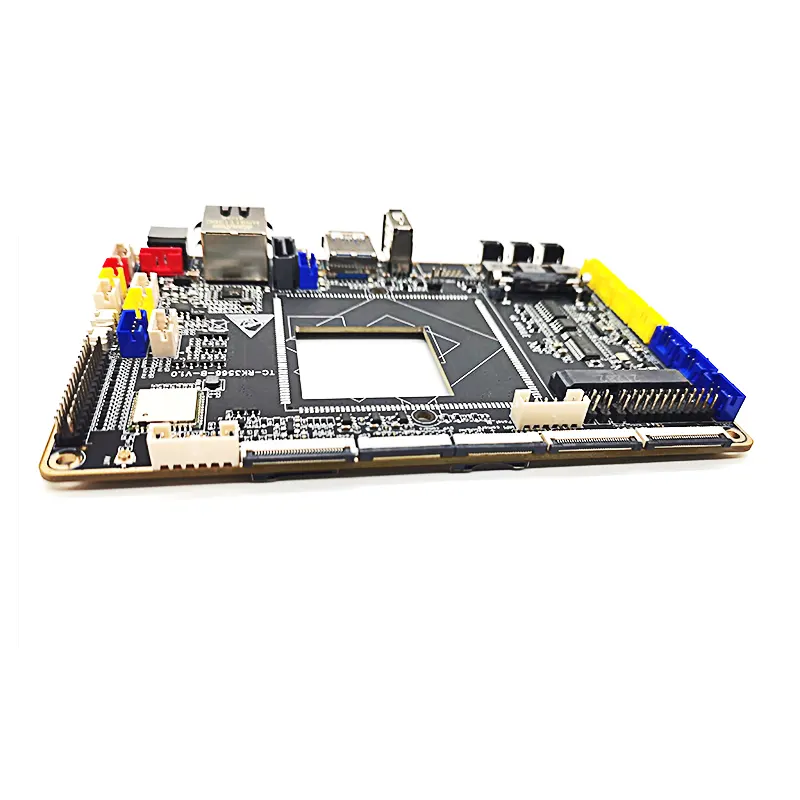

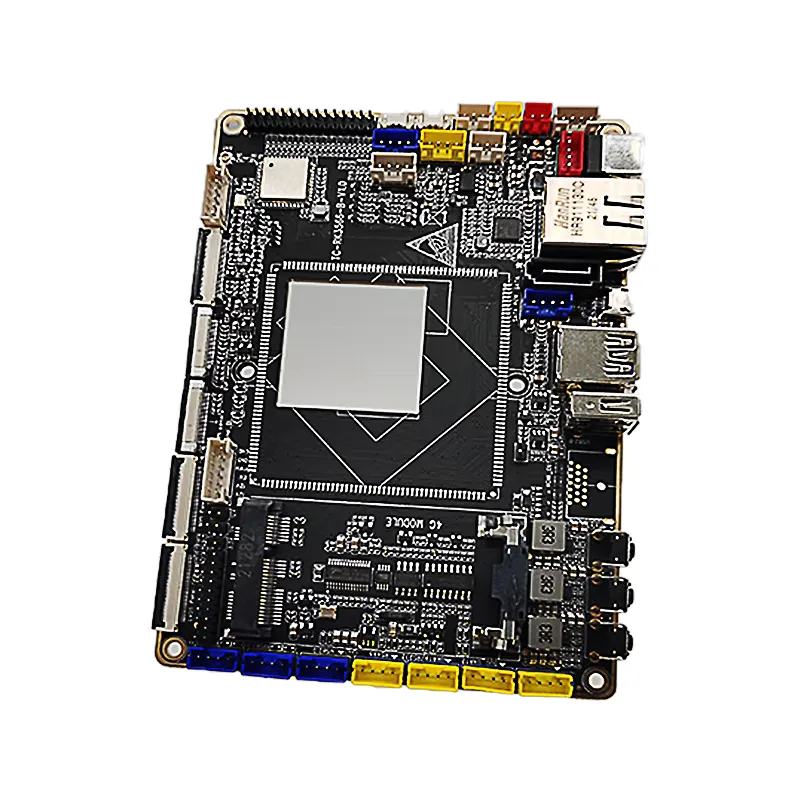

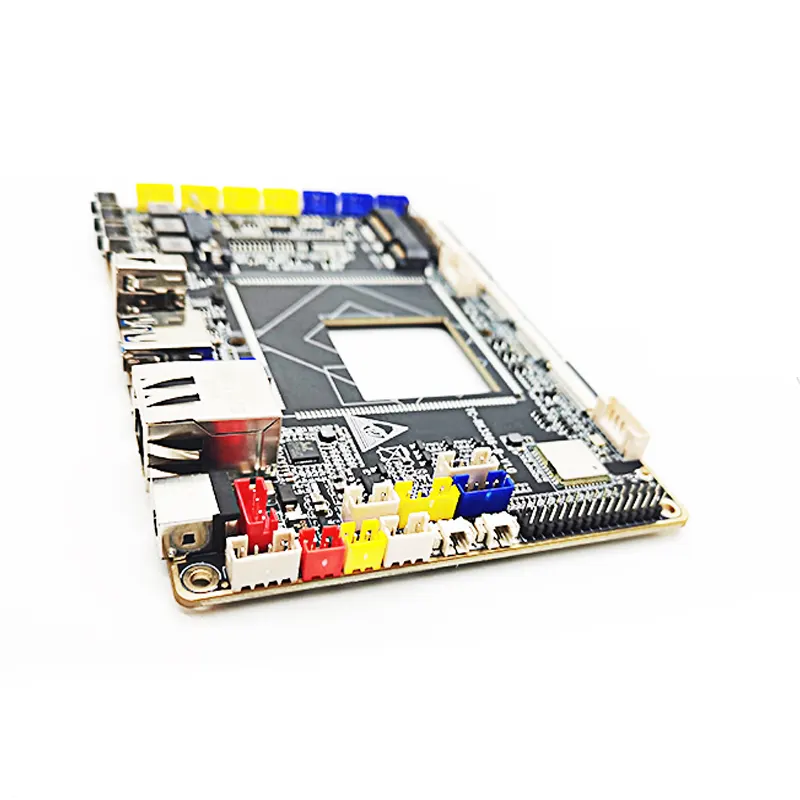

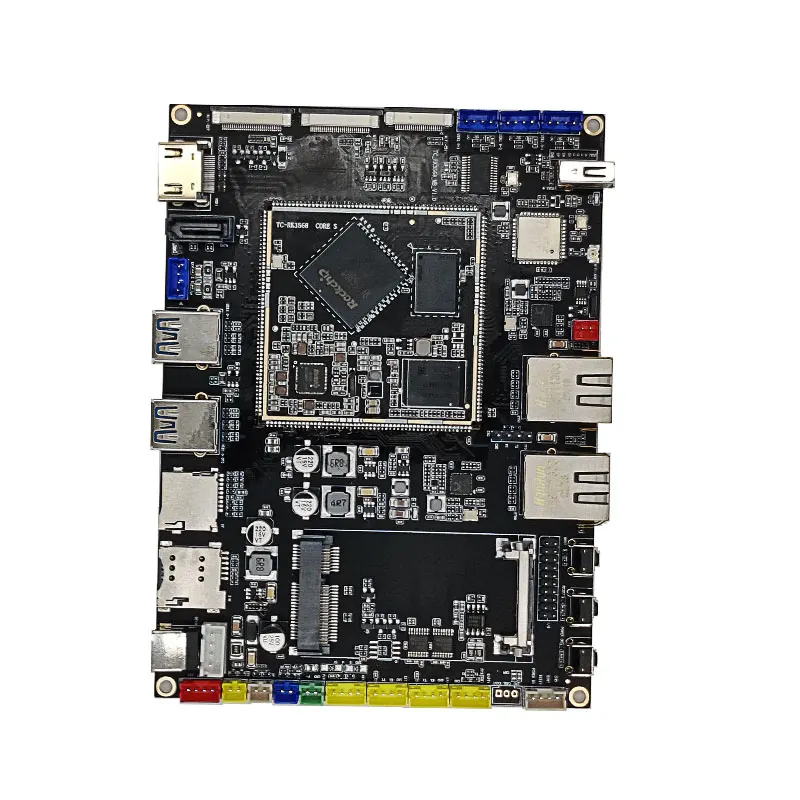

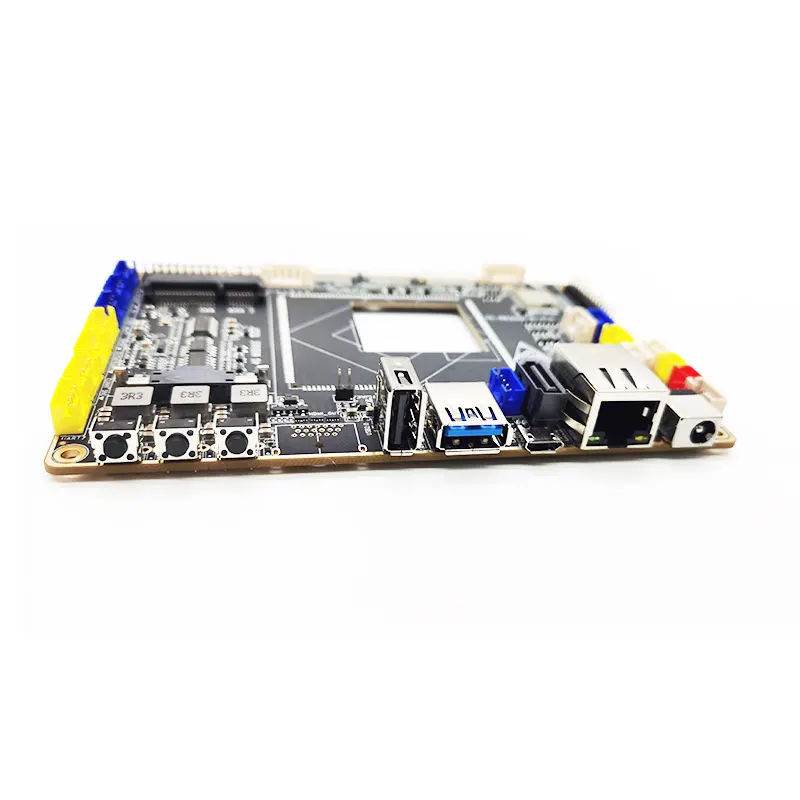

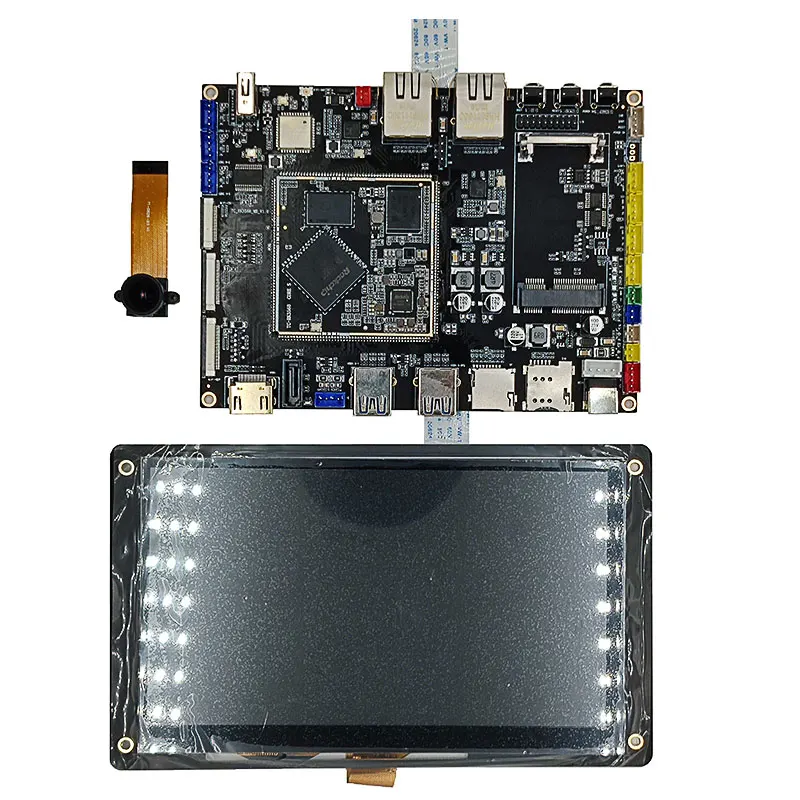

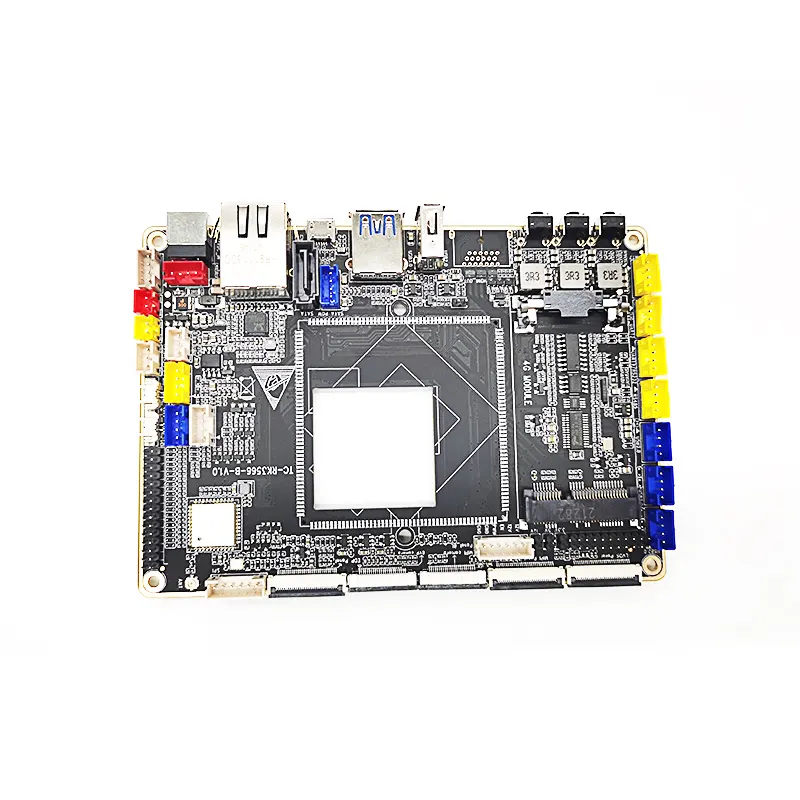

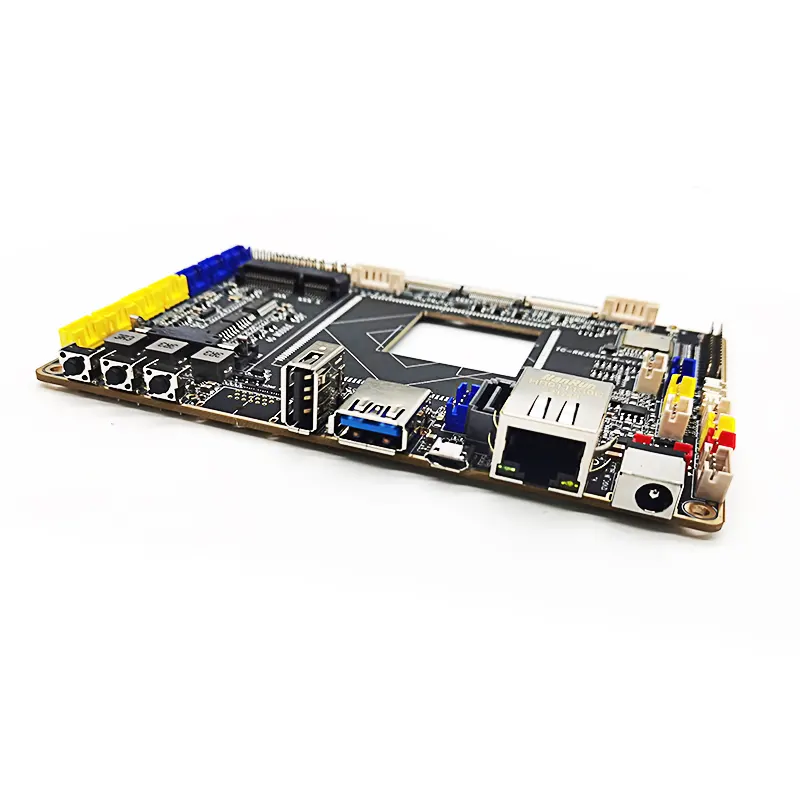

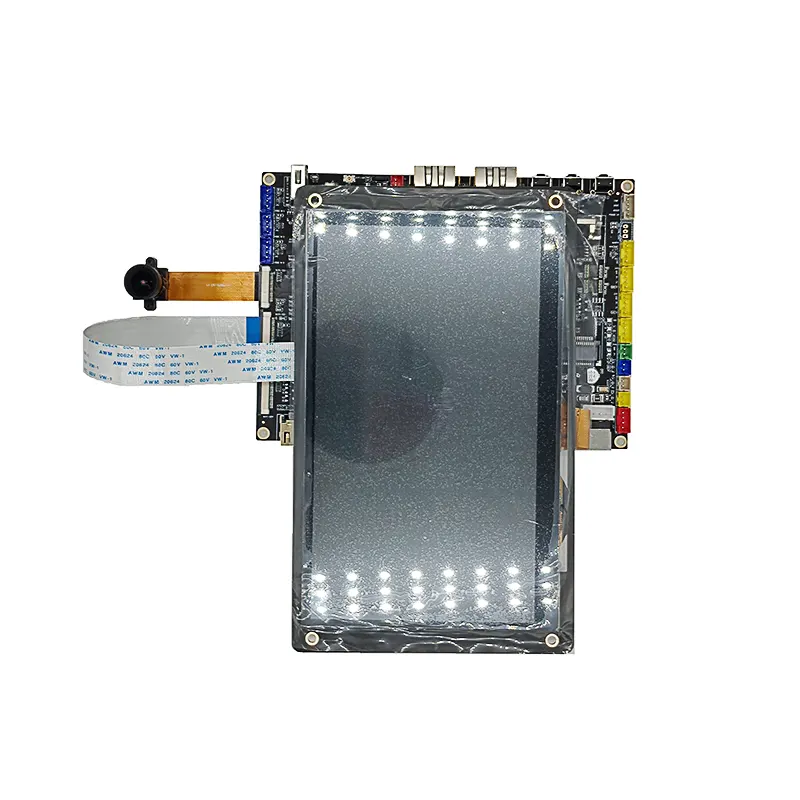

Aspectul plăcii de dezvoltare

Capitolul 2. Definiția SOM PIN

Definiție PIN SOM

PIN	Definirea pinului plăcii de bază	Funcție implicită	Descrierea funcției implicite	Putere IO	Tip tampon IO pull
1	VCC3V3_SYS	Alimentare de sistem de 3,3 V	Tensiune de intrare 3,3 V		-
2	VCC3V3_SYS	Alimentare de sistem de 3,3 V	Tensiune de intrare 3,3 V		-
3	GND	GND	GND		-
4	GND	GND	GND		-
5	SDMMC0_DET_L	SDMMC0_DET/SATA_CP_DET/PCIE30X1_CLKREQn_M0/GPIO0_A4_u	SDMMC0 detectează intrarea	3,3 V	I/O SUS
6	SDMMC0_D3	SDMMC0_D3/ARMJTAG_TMS/UART5_RTSn_M0/GPIO2_A0_u	Port de date SDMMC0	3,3 V	I/O SUS
7	SDMMC0_D2	SDMMC0_D2/ARMJTAG_TCK/UART5_CTSn_M0/GPIO1_D7_u	Port de date SDMMC0	3,3 V	I/O SUS
8	SDMMC0_D1	SDMMC0_D1/UART2_RX_M1/UART6_RX_M1/PWM9_M1/GPIO1_D6_u	Port de date SDMMC0	3,3 V	I/O SUS
9	SDMMC0_D0	SDMMC0_D0/UART2_TX_M1/UART6_TX_M1/PWM8_M1/GPIO1_D5_u	Port de date SDMMC0	3,3 V	I/O SUS
10	SDMMC0_CMD	SDMMC0_CMD/PWM10_M1/UART5_RX_M0/CAN0_TX_M1/GPIO2_A1_u	Ieșirea comenzii SDMMC0	3,3 V	I/O SUS
11	SDMMC0_CLK	SDMMC0_CLK/TEST_CLKOUT/UART5_TX_M0/CAN0_RX_M1/GPIO2_A2_d	Ieșire ceas SDMMC0	3,3 V	I/O JOS
12	RESETN	NPOR_U	Resetează detectarea semnalului	3,3 V	-
13	RK809_PWRON	Aprinde	Pornirea semnalului de intrare, tasta de pornire conexiune externă, activă scăzută		-
14	RECUPERARE	SARADC_VIN0	Intrare de la tastatură AD	1,8V	-
15	EXT_EN	EXT_EN	Activare PMIC Power		-
16	HPR_OUT	HPR_OUT	Căștile scoase imediat	3,3 V	-
17	HPL_OUT	HPL_OUT	Căștile lăsate afară	3,3 V	-
18	SPKP_OUT	SPKP_OUT	Vorbeste	5V/0,6W	-
19	SPKN_OUT	SPKN_OUT	Vorbeste-	5V/0,6W	-
20	MIC1_INN	MIC1_INN/MIC_R	MIC1_INN	3,3 V	-
21	MIC1_INP	MIC1_INP/MIC_L	MIC1_INP	3,3 V	-
22	HP_DET_L_GPIO3_C2	LCDC_VSYNC/VOP_BT1120_D14/SPI1_MISO_M1/UART5_TX_M1/I2S1_SDO3_M2/GPIO3_C2_d	Detectare căști	3,3 V	I/O JOS
23	SPK_CTL_H_GPIO3_C3	LCDC_DEN/VOP_BT1120_D15/SPI1_CLK_M1/UART5_RX_M1/I2S1_SCLK_RX_M2/GPIO3_C3_d		3,3 V	I/O JOS
24	VCC3V3_SD	Sursa de alimentare 3.3V	Tensiune de ieșire 3,3 V pentru card SD, curent nominal de ieșire 2 A		-
25	VCC_3V3	Sursa de alimentare 3.3V	Tensiune de ieșire 3,3 V, curent nominal de ieșire 2 A		-
26	VCC_1V8	Sursa de alimentare 1.8V	Tensiune de ieșire 1,8 V, curent nominal de ieșire 2,5 A		-
27	PDM_SDI1_M0_ADC	I2S1_SDO3_M0/I2S1_SDI1_M0/PDM_SDI1_M0/PCIE20_PERSTn_M2/GPIO1_B2_d	PDM_SDI1_M0_ADC	3,3 V	IO JOS
28	PDM_SDI2_M0_ADC	I2S1_SDO2_M0/I2S1_SDI2_M0/PDM_SDI2_M0/PCIE20_WAKEn_M2/ACODEC_ADC_SYNC/GPIO1_B1_d	PDM_SDI2_M0_ADC	3,3 V	IO JOS
29	PDM_SDI3_M0_ADC	I2S1_SDO1_M0/I2S1_SDI3_M0/PDM_SDI3_M0/PCIE20_CLKREQn_M2/ACODEC_DAC_DATAR/GPIO1_B0_d	PDM_SDI3_M0_ADC	3,3 V	IO JOS
30	PDM_CLK1_M0_ADC	I2S1_SCLK_RX_M0/UART4_RX_M0/PDM_CLK1_M0/SPDIF_TX_M0/GPIO1_A4_d	PDM_CLK1_M0_ADC	3,3 V	IO JOS
31	GMAC0_TXD0	GMAC0_TXD0/UART1_RX_M0/GPIO2_B3_u	GMAC0 transmite date	1,8V	I/O SUS
32	GMAC0_TXD1	GMAC0_TXD1/UART1_TX_M0/GPIO2_B4_u	GMAC0 transmite date	1,8V	I/O SUS
33	GMAC0_TXD2	SDMMC1_D3/GMAC0_TXD2/UART7_TX_M0/GPIO2_A6_u	GMAC0 transmite date	1,8V	I/O SUS
34	GMAC0_TXD3	SDMMC1_CMD/GMAC0_TXD3/UART9_RX_M0/GPIO2_A7_u	GMAC0 transmite date	1,8V	I/O SUS
35	GMAC0_TXEN	GMAC0_TXEN/UART1_RTSn_M0/SPI1_CLK_M0/GPIO2_B5_u	Activare transmisie GMAC0	1,8V	I/O SUS
36	GMAC0_TXCLK	SDMMC1_CLK/GMAC0_TXCLK/UART9_TX_M0/GPIO2_B0_d	Ceas de transmisie GMAC0	1,8V	I/O JOS
37	GMAC0_RXD0	GMAC0_RXD0/UART1_CTSn_M0/SPI1_MISO_M0/GPIO2_B6_u	GMAC0 primește date	1,8v	I/O SUS
38	GMAC0_RXD1	I2S2_SCLK_RX_M0/GMAC0_RXD1/UART6_RTSn_M0/SPI1_MOSI_M0/GPIO2_B7_d	GMAC0 primește date	1,8V	I/O JOS
39	GMAC0_RXD2	SDMMC1_D0/GMAC0_RXD2/UART6_RX_M0/GPIO2_A3_u	GMAC0 primește date	1,8v	I/O SUS
40	GMAC0_RXD3	SDMMC1_D1/GMAC0_RXD3/UART6_TX_M0/GPIO2_A4_u	GMAC0 primește date	1,8V	I/O SUS
41	GMAC0_RXDV_CRS	I2S2_LRCK_RX_M0/GMAC0_RXDV_CRS/UART6_CTSn_M0/SPI1_CS0_M0/GPIO2_C0_d	Semnal valid de date GMAC0 RX	1,8V	I/O JOS
42	GMAC0_RXCLK	SDMMC1_D2/GMAC0_RXCLK/UART7_RX_M0/GPIO2_A5_u	Ceas de recepție GMAC0	1,8V	I/O SUS
43	ETH0_REFCLKO_25M	I2S2_MCLK_M0/ETH0_REFCLKO_25M/UART7_RTSn_M0/SPI2_CLK_M0/GPIO2_C1_d	ETH0_REF CLOCK OUTPUT_25MHz CPU la PHY, NC implicit	1,8V	I/O JOS
44	GMAC0_MCLKINOUT	I2S2_SCLK_TX_M0/GMAC0_MCLKINOUT/UART7_CTSn_M0/SPI2_MISO_M0/GPIO2_C2_d	Ceas extern GMAC0 intrare	1,8V	I/O JOS
45	GMAC0_MDC	I2S2_LRCK_TX_M0/GMAC0_MDC/UART9_RTSn_M0/SPI2_MOSI_M0/GPIO2_C3_d	Ceas de gestionare MAC0	1,8V	I/O JOS
46	GMAC0_MDIO	I2S2_SDO_M0/GMAC0_MDIO/UART9_CTSn_M0/SPI2_CS0_M0/GPIO2_C4_d	Comanda de gestionare MAC0 și date	1,8V	I/O JOS
47	GMAC0_RSTN_GPIO3_B7	LCDC_D21/VOP_BT1120_D12/GMAC1_TXD1_M0/I2C3_SDA_M1/PWM11_IR_M0/GPIO3_B6_d		3,3 V	IO JOS
48	GMAC0_INT_PMEB_GPIO3_C0	LCDC_HSYNC/VOP_BT1120_D13/SPI1_MOSI_M1/PCIE20_PERSTn_M1/I2S1_SDO2_M2/GPIO3_C1_d		3,3 V	I/O JOS
49	RTCTC_INT_L_GPIO0_D3	GPIO0_D3_d	RTC_IC_INT, activ scăzut	1,8V	I/O JOS
50	I2C5_SDA_M0	LCDC_D19/VOP_BT1120_D10/GMAC1_RXER_M0/I2C5_SDA_M0/PDM_SDI1_M2/GPIO3_B4_d	Port serial I2C 5	3,3 V	I/O JOS
51	I2C5_SCL_M0	LCDC_D18/VOP_BT1120_D9/GMAC1_RXDV_CRS_M0/I2C5_SCL_M0/PDM_SDI0_M2/GPIO3_B3_d	Port serial I2C 5	3,3 V	I/O JOS
52	PWM3_IR	PWM3_IR/EDP_HPDIN_M1/PCIE30X1_WAKEn_M0/MCU_JTAG_TMS/GPIO0_C2_d		3,3 V	I/O JOS
53	CAN1_TX_M1	PWM15_IR_M1/SPI3_MOSI_M1/CAN1_TX_M1/PCIE30X2_WAKEn_M2/I2S3_SCLK_M1/GPIO4_C3_d	Transmite date CAN	3,3 V	I/O JOS
54	CAN1_RX_M1	PWM14_M1/SPI3_CLK_M1/CAN1_RX_M1/PCIE30X2_CLKREQn_M2/I2S3_MCLK_M1/GPIO4_C2_d	Date CAN primite	3,3 V	I/O JOS
55	UART2_RX_M0_DEBUG	UART2_RX_M0/GPIO0_D0_u	Port serial UART	3,3 V	I/O SUS
56	UART2_TX_M0_DEBUG	UART2_TX_M0/GPIO0_D1_u	Datele portului serial UART se transmit pentru depanare	3,3 V	I/O SUS
57	UART3_RX_M1	LCDC_D23/PWM13_M0/GMAC1_MCLKINOUT_M0/UART3_RX_M1/PDM_SDI3_M2/GPIO3_C0_d	Primirea datelor portului serial UART	3,3 V	I/O JOS
58	UART3_TX_M1	LCDC_D22/PWM12_M0/GMAC1_TXEN_M0/UART3_TX_M1/PDM_SDI2_M2/GPIO3_B7_d	Transmiterea datelor portului serial UART	3,3 V	I/O JOS
59	UART4_TX_M1	LCDC_D17/VOP_BT1120_D8/GMAC1_RXD1_M0/UART4_TX_M1/PWM9_M0/GPIO3_B2_d	Transmiterea datelor portului serial UART	3,3 V	I/O JOS
60	UART4_RX_M1	LCDC_D16/VOP_BT1120_D7/GMAC1_RXD0_M0/UART4_RX_M1/PWM8_M0/GPIO3_B1_d	Primirea datelor portului serial UART	3,3 V	I/O JOS
61	UART9_RX_M1	PWM13_M1/SPI3_CS0_M1/SATA0_ACT_LED/UART9_RX_M1/I2S3_SDI_M1/GPIO4_C6_d	Primirea datelor portului serial UART	3,3 V	I/O JOS
62	UART9_TX_M1	PWM12_M1/SPI3_MISO_M1/SATA1_ACT_LED/UART9_TX_M1/I2S3_SDO_M1/GPIO4_C5_d	Transmiterea datelor portului serial UART	3,3 V	I/O JOS
63	UART7_RX_M1	PWM15_IR_M0/SPDIF_TX_M1/GMAC1_MDIO_M0/UART7_RX_M1/I2S1_LRCK_RX_M2/GPIO3_C5_d	Primirea datelor portului serial UART	3,3 V	I/O JOS
64	UART7_TX_M1	PWM14_M0/VOP_PWM_M1/GMAC1_MDC_M0/UART7_TX_M1/PDM_CLK1_M2/GPIO3_C4_d	Transmiterea datelor portului serial UART	3,3 V	I/O JOS
65	RS485_DIR_GPIO3_B5	LCDC_D20/VOP_BT1120_D11/GMAC1_TXD0_M0/I2C3_SCL_M1/PWM10_M0/GPIO3_B5_d	Direcția datelor RS485	3,3 V	I/O JOS
66	DVP_PWREN0_H_GPIO0_B0	CLK32K_IN/CLK32K_OUT0/PCIE30X2_BUTTONRSTn/GPIO0_B0_u		3,3 V	I/O SUS
67	WIFI_PWREN_L_GPIO0_C1	PWM2_M0/NPUAVS/UART0_TX/MCU_JTAG_TDI/GPIO0_C1_d		3,3 V	I/O JOS
68	I2S3_SDI_M0	LCDC_D13/VOP_BT1120_CLK/GMAC1_TXCLK_M0/I2S3_SDI_M0/SDMMC2_CLK_M1/GPIO3_A6_d	I2S3_SDI	3,3 V	I/O JOS
69	I2S3_SDO_M0	LCDC_D12/VOP_BT1120_D4/GMAC1_RXD3_M0/I2S3_SDO_M0/SDMMC2_CMD_M1/GPIO3_A5_d	I2S3_SDO	3,3 V	I/O JOS
70	I2S3_LRCK_M0	LCDC_D11/VOP_BT1120_D3/GMAC1_RXD2_M0/I2S3_LRCK_M0/SDMMC2_D3_M1/GPIO3_A4_d	I2S3_LRCK	3,3 V	I/O JOS
71	I2S3_SCLK_M0	LCDC_D10/VOP_BT1120_D2/GMAC1_TXD3_M0/I2S3_SCLK_M0/SDMMC2_D2_M1/GPIO3_A3_d	I2S3_SCLK	3,3 V	I/O JOS
72	HOST_WAKE_BT_H_GPIO3_A2	LCDC_D9/VOP_BT1120_D1/GMAC1_TXD2_M0/I2S3_MCLK_M0/SDMMC2_D1_M1/GPIO3_A2_d	HOST_WAKE_BT	3,3 V	I/O JOS
73	BT_WAKE_HOST_H_GPIO3_A1	LCDC_D8/VOP_BT1120_D0/SPI1_CS0_M1/PCIE30X1_PERSTn_M1/SDMMC2_D0_M1/GPIO3_A1_d	BT_WAKE_HOST	3,3 V	I/O JOS
74	BT_REG_ON_H_GPIO3_A0	LCDC_CLK/VOP_BT656_CLK_M0/SPI2_CLK_M1/UART8_RX_M1/I2S1_SDO1_M2/GPIO3_A0_d	Activare alimentare a modulului Bluetooth	3,3 V	I/O JOS
75	UART8_RX_M0	CLK32K_OUT1/UART8_RX_M0/SPI1_CS1_M0/GPIO2_C6_d	Primirea datelor portului serial UART	1,8V	I/O JOS
76	UART8_TX_M0	I2S2_SDI_M0/GMAC0_RXER/UART8_TX_M0/SPI2_CS1_M0/GPIO2_C5_d	Transmiterea datelor portului serial UART	1,8V	I/O JOS
77	UART8_CTSN_M0	SDMMC1_DET/I2C4_SCL_M1/UART8_CTSn_M0/CAN2_TX_M1/GPIO2_B2_u	UART8_CTSn_M0	1,8V	I/O JOS
78	UART8_RTSN_M0	SDMMC1_PWREN/I2C4_SDA_M1/UART8_RTSn_M0/CAN2_RX_M1/GPIO2_B1_d	UART8_RTSn_M0	1,8V	I/O JOS
79	WIFI_REG_ON_H_GPIO3_D5	CIF_D7/EBC_SDDO7/SDMMC2_PWREN_M0/I2S1_SDI3_M1/VOP_BT656_D7_M1/GPIO3_D5_d	Activare WIFI_REG	1,8V	I/O JOS
80	WIFI_WAKE_HOST_H_GPIO3_D4	CIF_D6/EBC_SDDO6/SDMMC2_DET_M0/I2S1_SDI2_M1/VOP_BT656_D6_M1/GPIO3_D4_d	Gazdă de trezire WIFI	1,8V	I/O JOS
81	SDMMC2_CLK_M0	CIF_D5/EBC_SDDO5/SDMMC2_CLK_M0/I2S1_SDI1_M1/VOP_BT656_D5_M1/GPIO3_D3_d	Ceasul SDMMC2	1,8V	I/O JOS
82	SDMMC2_CMD_M0	CIF_D4/EBC_SDDO4/SDMMC2_CMD_M0/I2S1_SDI0_M1/VOP_BT656_D4_M1/GPIO3_D2_d	Comanda SDMMC2	1,8V	I/O JOS
83	SDMMC2_D3_M0	CIF_D3/EBC_SDDO3/SDMMC2_D3_M0/I2S1_SDO0_M1/VOP_BT656_D3_M1/GPIO3_D1_d	date SDMMC2	1,8V	I/O JOS
84	SDMMC2_D2_M0	CIF_D2/EBC_SDDO2/SDMMC2_D2_M0/I2S1_LRCK_TX_M1/VOP_BT656_D2_M1/GPIO3_D0_d	date SDMMC2	1,8V	I/O JOS
85	SDMMC2_D1_M0	CIF_D1/EBC_SDDO1/SDMMC2_D1_M0/I2S1_SCLK_TX_M1/VOP_BT656_D1_M1/GPIO3_C7_d	date SDMMC2	1,8V	I/O JOS
86	SDMMC2_D0_M0	CIF_D0/EBC_SDDO0/SDMMC2_D0_M0/I2S1_MCLK_M1/VOP_BT656_D0_M1/GPIO3_C6_d	date SDMMC2	1,8V	I/O JOS
87	GMAC1_INT/PMEB_GPIO3_A7	LCDC_D14/VOP_BT1120_D5/GMAC1_RXCLK_M0/SDMMC2_DET_M1/GPIO3_A7_d		3,3 V	I/O JOS
88	GMAC1_RSTN_GPIO3_B0	LCDC_D15/VOP_BT1120_D6/ETH1_REFCLKO_25M_M0/SDMMC2_PWREN_M1/GPIO3_B0_d		3,3 V	I/O JOS
89	GMAC1_MDIO_M1	IF_VSYNC/EBC_SDOE/GMAC1_MDIO_M1/I2S2_SCLK_TX_M1/GPIO4_B7_d	Comandă și date de gestionare GMAC1	1,8V	I/O JOS
90	GMAC1_MDC_M1	CIF_HREF/EBC_SDLE/GMAC1_MDC_M1/UART1_RTSn_M1/I2S2_MCLK_M1/GPIO4_B6_d	Ceas de gestionare GMAC1	1,8V	I/O JOS
91	GMAC1_MCLKINOUT_M1	CIF_CLKIN/EBC_SDCLK/GMAC1_MCLKINOUT_M1/UART1_CTSn_M1/I2S2_SCLK_RX_M1/GPIO4_C1_d	Ceas extern GMAC1 intrare	1,8V	I/O JOS
92	ETH1_REFCLKO_25M_M1	I2C4_SCL_M0/EBC_GDOE/ETH1_REFCLKO_25M_M1/SPI3_CLK_M0/I2S2_SDO_M1/GPIO4_B3_d	ETH1 Ieșire ceas	1,8V	I/O JOS
93	GMAC1_RXCLK_M1	CIF_D13/EBC_SDDO13/GMAC1_RXCLK_M1/UART7_RX_M2/PDM_SDI3_M1/GPIO4_A3_d	Ceas de recepție GMAC1	1,8V	I/O JOS
94	GMAC1_RXDV_CRS_M1	ISP_PRELIGHT_TRIG/EBC_SDCE3/GMAC1_RXDV_CRS_M1/I2S1_SDO2_M1/GPIO4_B1_d	Semnal valid de date GMAC1 RX	1,8V	I/O JOS
95	GMAC1_RXD3_M1	CIF_D12/EBC_SDDO12/GMAC1_RXD3_M1/UART7_TX_M2/PDM_SDI2_M1/GPIO4_A2_d	GMAC1 primește date	1,8V	I/O JOS
96	GMAC1_RXD2_M1	CIF_D11/EBC_SDDO11/GMAC1_RXD2_M1/PDM_SDI1_M1/GPIO4_A1_d	GMAC1 primește date	1,8V	I/O JOS
97	GMAC1_RXD1_M1	CAM_CLKOUT1/EBC_SDCE2/GMAC1_RXD1_M1/SPI3_MISO_M0/I2S1_SDO1_M1/GPIO4_B0_d	GMAC1 primește date	1,8V	I/O JOS
98	GMAC1_RXD0_M1	CAM_CLKOUT0/EBC_SDCE1/GMAC1_RXD0_M1/SPI3_CS1_M0/I2S1_LRCK_RX_M1/GPIO4_A7_d	GMAC1 primește date	1,8V	I/O JOS
99	GMAC1_TXCLK_M1	CIF_D10/EBC_SDDO10/GMAC1_TXCLK_M1/PDM_CLK1_M1/GPIO4_A0_d	Ceas de transmisie GMAC1	1,8V	I/O JOS
100	GMAC1_TXEN_M1	ISP_FLASHTRIGOUT/EBC_SDCE0/GMAC1_TXEN_M1/SPI3_CS0_M0/I2S1_SCLK_RX_M1/GPIO4_A6_d	Activare transmisie GMAC1	1,8V	I/O JOS
101	GMAC1_TXD3_M1	CIF_D9/EBC_SDDO9/GMAC1_TXD3_M1/UART1_RX_M1/PDM_SDI0_M1/GPIO3_D7_d	GMAC1 transmite date	1,8V	I/O JOS
102	GMAC1_TXD2_M1	CIF_D8/EBC_SDDO8/GMAC1_TXD2_M1/UART1_TX_M1/PDM_CLK0_M1/GPIO3_D6_d	GMAC1 transmite date	1,8V	I/O JOS
103	GMAC1_TXD1_M1	CIF_D15/EBC_SDDO15/GMAC1_TXD1_M1/UART9_RX_M2/I2S2_LRCK_RX_M1/GPIO4_A5_d	GMAC1 transmite date	1,8V	I/O JOS
104	GMAC1_TXD0_M1	CIF_D14/EBC_SDDO14/GMAC1_TXD0_M1/UART9_TX_M2/I2S2_LRCK_TX_M1/GPIO4_A4_d	GMAC1 transmite date	1,8V	I/O JOS
105	TP_RST_L_GPIO0_B6	I2C2_SDA_M0/SPI0_MOSI_M0/PCIE20_PERSTn_M0/PWM2_M1/GPIO0_B6_u	Resetarea panoului tactil	3,3 V	I/O SUS
106	TP_INT_L_GPIO0_B5	I2C2_SCL_M0/SPI0_CLK_M0/PCIE20_WAKEn_M0/PWM1_M1/GPIO0_B5_u	Panoul tactil întrerupe intrarea datelor	3,3 V	I/O SUS
107	I2C1_SDA_TP	I2C1_SDA/CAN0_RX_M0/PCIE20_BUTTONRSTn/MCU_JTAG_TCK/GPIO0_B4_u	Port serial I2C 1	3,3 V	I/O SUS
108	I2C1_SCL_TP	I2C1_SCL/CAN0_TX_M0/PCIE30X1_BUTTONRSTn/MCU_JTAG_TDO/GPIO0_B3_u	Port serial I2C 1	3,3 V	I/O SUS
109	I2C3_SCL_M0	I2C3_SCL_M0/UART3_TX_M0/CAN1_TX_M0/AUDIOPWM_LOUT_N/ACODEC_ADC_CLK/GPIO1_A1_u	Port serial I2C 3	3,3 V	I/O SUS
110	I2C3_SDA_M0	I2C3_SDA_M0/UART3_RX_M0/CAN1_RX_M0/AUDIOPWM_LOUT_P/ACODEC_ADC_DATA/GPIO1_A0_u	Port serial I2C 3	3,3 V	I/O SUS
111	I2C2_SCL_M1	I2C2_SCL_M1/EBC_SDSHR/CAN2_TX_M0/I2S1_SDO3_M1/GPIO4_B5_d	Port serial I2C 2	1,8V	I/O JOS
112	I2C2_SDA_M1	I2C2_SDA_M1/EBC_GDSP/CAN2_RX_M0/ISP_FLASH_TRIGIN/VOP_BT656_CLK_M1/GPIO4_B4_d	Port serial I2C 2	1,8V	I/O JOS
113	MIPI_CAM1_PDN_L_GPIO3_D3	LCDC_D1/VOP_BT656_D1_M0/SPI0_MOSI_M1/PCIE20_WAKEn_M1/I2S1_SCLK_TX_M2/GPIO2_D1_d	Camera1 oprită	3,3 V	I/O JOS
114	MIPI_CAM1_RST_L_GPIO3_D2	LCDC_D0/VOP_BT656_D0_M0/SPI0_MISO_M1/PCIE20_CLKREQn_M1/I2S1_MCLK_M2/GPIO2_D0_d	Resetarea camerei 1	3,3 V	I/O JOS
115	MIPI_CAM0_RST_L_GPIO3_D4	LCDC_D2/VOP_BT656_D2_M0/SPI0_CS0_M1/PCIE30X1_CLKREQn_M1/I2S1_LRCK_TX_M2/GPIO2_D2_d	Camera0 resetat	3,3 V	I/O JOS
116	MIPI_CAM0_PDN_L_GPIO3_D5	LCDC_D3/VOP_BT656_D3_M0/SPI0_CLK_M1/PCIE30X1_WAKEn_M1/I2S1_SDI0_M2/GPIO2_D3_d	Camera0 oprită	3,3 V	I/O JOS
117	USB2_HOST2_DM	USB2_HOST2_DM	USB2_HOST2_DM	3,3 V	-
118	USB2_HOST2_DP	USB2_HOST2_DP	USB2_HOST2_DP	3,3 V	-
119	USB2_HOST3_DM	USB2_HOST3_DM	USB2_HOST3_DM	3,3 V	-
120	USB2_HOST3_DP	USB2_HOST3_DP	USB2_HOST3_DP	3,3 V	-
121	REFCLK_OUT	REFCLK_OUT/GPIO0_A0_d	Ieșire ceas pentru cameră	3,3 V	I/O JOS
122	CIF_CLKOUT	CIF_CLKOUT/EBC_GDCLK/PWM11_IR_M1/GPIO4_C0_d	CIF ceas out	1,8V	I/O JOS
123	MIPI_CSI_RX_D3P	MIPI_CSI_RX_D3P	MIPI_CSI_RX_D3P	1,8V	-
124	MIPI_CSI_RX_D3N	MIPI_CSI_RX_D3N	MIPI_CSI_RX_D3N	1,8V	-
125	MIPI_CSI_RX_D2P	MIPI_CSI_RX_D2P	MIPI_CSI_RX_D2P	1,8V	-
126	MIPI_CSI_RX_D2N	MIPI_CSI_RX_D2N	MIPI_CSI_RX_D2N	1,8V	-
127	MIPI_CSI_RX_CLK1P	MIPI_CSI_RX_CLK1P	MIPI_CSI_RX_CLK1P	1,8V	-
128	MIPI_CSI_RX_CLK1N	MIPI_CSI_RX_CLK1N	MIPI_CSI_RX_CLK1N	1,8V	-
129	MIPI_CSI_RX_CLK0P	MIPI_CSI_RX_CLK0P	MIPI_CSI_RX_CLK0P	1,8V	-
130	MIPI_CSI_RX_CLK0N	MIPI_CSI_RX_CLK0N	MIPI_CSI_RX_CLK0N	1,8V	-
131	MIPI_CSI_RX_D1P	MIPI_CSI_RX_D1P	MIPI_CSI_RX_D1P	1,8V	-
132	MIPI_CSI_RX_D1N	MIPI_CSI_RX_D1N	MIPI_CSI_RX_D1N	1,8V	-
133	MIPI_CSI_RX_D0P	MIPI_CSI_RX_D0P	MIPI_CSI_RX_D0P	1,8V	-
134	MIPI_CSI_RX_D0N	MIPI_CSI_RX_D0N	MIPI_CSI_RX_D0N	1,8V	-
135	LCD1_PWREN_H_GPIO0_C5	PWM6/SPI0_MISO_M0/PCIE30X2_WAKEn_M0/GPIO0_C5_d	Activare alimentare LCD	3,3 V	I/O JOS
136	LCD1_BL_PWM5	PWM5/SPI0_CS1_M0/UART0_RTSn/GPIO0_C4_d	Iluminare de fundal LCD PWM	3,3 V	I/O JOS
137	LCD1_BL_PWM4	PWM4/VOP_PWM_M0/PCIE30X1_PERSTn_M0/MCU_JTAG_TRSTn/GPIO0_C3_d	Iluminare de fundal LCD PWM	3,3 V	I/O JOS
138	LCD0_PWREN_H_GPIO0_C7	HDMITX_CEC_M1/PWM0_M1/UART0_CTSn/GPIO0_C7_d	Activare alimentare LCD	3,3 V	I/O JOS
139	MIPI_DSI_TX0_D3P/LVDS_TX0_D3P	MIPI_DSI_TX0_D3P/LVDS_TX0_D3P	MIPI_DSI_TX0_D3P/LVDS_TX0_D3P	1,8V	-
140	MIPI_DSI_TX0_D3P/LVDS_TX0_D3N	MIPI_DSI_TX0_D3P/LVDS_TX0_D3N	MIPI_DSI_TX0_D3P/LVDS_TX0_D3N	1,8V	-
141	MIPI_DSI_TX0_D3P/LVDS_TX0_D2P	MIPI_DSI_TX0_D3P/LVDS_TX0_D2P	MIPI_DSI_TX0_D3P/LVDS_TX0_D2P	1,8V	-
142	MIPI_DSI_TX0_D3P/LVDS_TX0_D2N	MIPI_DSI_TX0_D3P/LVDS_TX0_D2N	MIPI_DSI_TX0_D3P/LVDS_TX0_D2N	1,8V	-
143	MIPI_DSI_TX0_D3P/LVDS_TX0_CLKP	MIPI_DSI_TX0_D3P/LVDS_TX0_CLKP	MIPI_DSI_TX0_D3P/LVDS_TX0_CLKP	1,8V	-
144	MIPI_DSI_TX0_D3P/LVDS_TX0_CLKN	MIPI_DSI_TX0_D3P/LVDS_TX0_CLKN	MIPI_DSI_TX0_D3P/LVDS_TX0_CLKN	1,8V	-
145	MIPI_DSI_TX0_D3P/LVDS_TX0_D1P	MIPI_DSI_TX0_D3P/LVDS_TX0_D1P	MIPI_DSI_TX0_D3P/LVDS_TX0_D1P	1,8V	-
146	MIPI_DSI_TX0_D3P/LVDS_TX0_D1N	MIPI_DSI_TX0_D3P/LVDS_TX0_D1N	MIPI_DSI_TX0_D3P/LVDS_TX0_D1N	1,8V	-
147	MIPI_DSI_TX0_D3P/LVDS_TX0_D0P	MIPI_DSI_TX0_D3P/LVDS_TX0_D0P	MIPI_DSI_TX0_D3P/LVDS_TX0_D0P	1,8V	-
148	MIPI_DSI_TX0_D3P/LVDS_TX0_D0N	MIPI_DSI_TX0_D3P/LVDS_TX0_D0N	MIPI_DSI_TX0_D3P/LVDS_TX0_D0N	1,8V	-
149	HDMI_TXCLKN_PORT	HDMI_TX_CLKN	HDMI_TX2CLKN_PORT și rezistență în serie 2.2R	1,8V	-
150	HDMI_TXCLKP_PORT	HDMI_TX_CLKP	HDMI_TXCLKP_PORT și rezistență în serie 2.2R	1,8V	-
151	HDMI_TX0N_PORT	HDMI_TX_D0N	HDMI_TX0N_PORT și rezistență în serie 2.2R	1,8V	-
152	HDMI_TX0P_PORT	HDMI_TX_D0P	HDMI_TX0P_PORT și rezistență în serie 2.2R	1,8V	-
153	HDMI_TX1N_PORT	HDMI_TX_D1N	HDMI_TX1N_PORT și rezistență în serie 2.2R	1,8V	-
154	HDMI_TX1P_PORT	HDMI_TX_D1P	HDMI_TX1P_PORT și rezistență în serie 2.2R	1,8V	-
155	HDMI_TX2N_PORT	HDMI_TX_D2N	HDMI_TX2N_PORT și rezistență în serie 2.2R	1,8V	-
156	HDMI_TX2P_PORT	HDMI_TX_D2P	HDMI_TX2P_PORT și rezistență în serie 2.2R	1,8V	-
157	HDMITX_SCL	HDMITX_SCL/I2C5_SCL_M1/GPIO4_C7_u	Port serial I2C pentru HDMI	3,3 V	I/O SUS
158	HDMITC_SDA	HDMITX_SDA/I2C5_SDA_M1/GPIO4_D0_u	Port serial I2C pentru HDMI	3,3 V	I/O SUS
159	HDMITX_CEC_M0	HDMITX_CEC_M0/SPI3_CS1_M1/GPIO4_D1_u	HDMITX_CEC	3,3 V	I/O SUS
160	HDMI_TX_HPDIN	HDMI_TX_HPDIN	Conectare la cald HDMI_TX	1,8V	-
161	PCIE30X2_CLKREQN_M1	LCDC_D4/VOP_BT656_D4_M0/SPI2_CS1_M1/PCIE30X2_CLKREQn_M1/I2S1_SDI1_M2/GPIO2_D4_d	PCIE30X2_CLKREQn	3.3	I/O JOS
162	PCIE30X2_WAKEN_M1	LCDC_D5/VOP_BT656_D5_M0/SPI2_CS0_M1/PCIE30X2_WAKEn_M1/I2S1_SDI2_M2/GPIO2_D5_d	PCIE30X2_WAKEn	3,3 V	I/O JOS
163	PCIE30X2_PERSTN_M1	LCDC_D6/VOP_BT656_D6_M0/SPI2_MOSI_M1/PCIE30X2_PERSTn_M1/I2S1_SDI3_M2/GPIO2_D6_d	Resetare PCIE30X2	3,3 V	I/O JOS
164	PCIE30X2_PRSNT_L_GPIO2_D7	LCDC_D7/VOP_BT656_D7_M0/SPI2_MISO_M1/UART8_TX_M1/I2S1_SDO0_M2/GPIO2_D7_d	gazdă de activare PCIE30X2	3,3 V	I/O JOS
165	PCIE_PWREN_H_GPIO0_D4	GPIO0_D4_d	Activare PCIE	1,8V	I/O JOS
166	PCIE30_RX1N	PCIE30_RX1N	PCIE30_RX1N	1,8V	-
167	PCIE30_RX1P	PCIE30_RX1P	PCIE30_RX1P	1,8V	-
168	PCIE30_RX0N	PCIE30_RX0N	PCIE30_RX0N	1,8V	-
169	PCIE30_RX0P	PCIE30_RX0P	PCIE30_RX0P	1,8V	-
170	PCIE30_TX1N	PCIE30_TX1N	PCIE30_TX1N	1,8V	-
171	PCIE30_TX1P	PCIE30_TX1P	PCIE30_TX1P	1,8V	-
172	PCIE30_TX0N	PCIE30_TX0N	PCIE30_TX0N	1,8V	-
173	PCIE30_TX0P	PCIE30_TX0P	PCIE30_TX0P	1,8V	-
174	PCIE30_REFCLKN_IN	PCIE30_REFCLKN_IN	PCIE30_REFCLKN_IN	1,8V	-
175	PCIE30_REFCLKP_IN	PCIE30_REFCLKP_IN	PCIE30_REFCLKP_IN	1,8V	-
176	PCIE20_REFCLKN	PCIE20_REFCLKN	PCIE20_REFCLKN	1,8V	-
177	PCIE20_REFCLKP	PCIE20_REFCLKP	PCIE20_REFCLKP	1,8V	-
178	SATA2_RXN	PCIE20_RXN/SATA2_RXN/QSGMII_RXN_M1	SATA2_RXN	1,8V	-
179	SATA2_RXP	PCIE20_RXP/SATA2_RXP/QSGMII_RXP_M1	SATA2_RXP	1,8V	-
180	SATA2_TXN	PCIE20_TXN/SATA2_TXN/QSGMII_TXN_M1	SATA2_TXN	1,8V	-
181	SATA2_TXP	PCIE20_TXP/SATA2_TXP/QSGMII_TXP_M1	SATA2_TXP	1,8V	-
182	SATA2_ACT_LED	EDP_HPDIN_M0/SPDIF_TX_M2/SATA2_ACT_LED/PCIE30X2_PERSTn_M2/I2S3_LRCK_M1/GPIO4_C4_d	SATA activ indica	3,3 V	I/O JOS
183	USB3_HOST1_SSTXP	USB3_HOST1_SSTXP/SATA1_TXP/QSGMII_TXP_M0	USB3_HOST1_SSTXP	1,8V	-
184	USB3_HOST1_SSTXN	USB3_HOST1_SSTXN/SATA1_TXN/QSGMII_TXN_M0	USB3_HOST1_SSTXN	1,8V	-
185	USB3_HOST1_SSRXP	USB3_HOST1_SSRXP/SATA1_RXP/QSGMII_RXP_M0	USB3_HOST1_SSRXP	1,8V	-
186	USB3_HOST1_SSRXN	USB3_HOST1_SSRXN/SATA1_RXN/QSGMII_RXN_M0	USB3_HOST1_SSRXN	1,8V	-
187	USB3_HOST1_DM	USB3_HOST1_DM	USB3_HOST1_DM	3,3 V	-
188	USB3_HOST1_DP	USB3_HOST1_DP	USB3_HOST1_DP	3,3 V	-
189	USB3_OTG0_SSTXP	USB3_OTG0_SSTXP/SATA0_TXP	USB3_OTG0_SSTXP	1,8V	-
190	USB3_OTG0_SSTXN	USB3_OTG0_SSTXN/SATA0_TXN	USB3_OTG0_SSTXN	1,8V	-
191	USB3_OTG0_SSRXP	USB3_OTG0_SSRXP/SATA0_RXP	USB3_OTG0_SSRXP	1,8V	-
192	USB3_OTG0_SSRXN	USB3_OTG0_SSRXN/SATA0_RXN	USB3_OTG0_SSRXN	1,8V	-
193	USB3_OTG0_DM	USB3_OTG0_DM	USB3_OTG0_DM	3,3 V	-
194	USB3_OTG0_DP	USB3_OTG0_DP	USB3_OTG0_DP	3,3 V	-
195	USB3_OTG0_ID	USB3_OTG0_ID	USB3_OTG0_ID	3,3 V	-
196	USB3_OTG0_VBUSDET	USB3_OTG0_VBUSDET	Detectare USB3_OTG0_VBUS	3,3 V	-
197	USB_HOST_PWREN_H_GPIO0_A6	GPU_PWREN/SATA_CP_POD/PCIE30X2_CLKREQn_M0/GPIO0_A6_d	Activare alimentare USB gazdă	3,3 V	I/O JOS
198	USB_OTG_PWREN_H_GPIO0_A5	SDMMC0_PWREN/SATA_MP_SWITCH/PCIE20_CLKREQn_M0/GPIO0_A5_d	Activare USB OTG	3,3 V	I/O JOS
199	DSI_TX1_D3N/EDP_TX_D3N	MIPI_DSI_TX1_D3N/EDP_TX_D3N	MIPI_DSI_TX1_D3N/EDP_TX_D3N	1,8V	-
200	DSI_TX1_D3P/EDP_TX_D3P	MIPI_DSI_TX1_D3P/EDP_TX_D3P	MIPI_DSI_TX1_D3P/EDP_TX_D3P	1,8V	-
201	DSI_TX1_D2N/EDP_TX_D2N	MIPI_DSI_TX1_D2N/EDP_TX_D2N	MIPI_DSI_TX1_D2N/EDP_TX_D2N	1,8V	-
202	DSI_TX1_D2P/EDP_TX_D2P	MIPI_DSI_TX1_D2P/EDP_TX_D2P	MIPI_DSI_TX1_D2P/EDP_TX_D2P	1,8v	-
203	DSI_TX1_D1N/EDP_TX_D1N	MIPI_DSI_TX1_D1N/EDP_TX_D1N	MIPI_DSI_TX1_D1N/EDP_TX_D1N	1,8V	-
204	DSI_TX1_D1P/EDP_TX_D1P	MIPI_DSI_TX1_D1P/EDP_TX_D1P	MIPI_DSI_TX1_D1P/EDP_TX_D1P	1,8V	-
205	DSI_TX1_D0N/EDP_TX_D0N	MIPI_DSI_TX1_D0N/EDP_TX_D0N	MIPI_DSI_TX1_D0N/EDP_TX_D0N	1,8V	-
206	DSI_TX1_D0P/EDP_TX_D0P	MIPI_DSI_TX1_D0P/EDP_TX_D0P	MIPI_DSI_TX1_D0P/EDP_TX_D0P	1,8V	-
207	DSI_TX1_CLKN/EDP_TX_AUN	MIPI_DSI_TX1_CLKN/EDP_TX_AUN	MIPI_DSI_TX1_CLKN/EDP_TX_AUN	1,8V	-
208	DSI_TX1_CLKP/EDP_TX_AUP	MIPI_DSI_TX1_CLKP/EDP_TX_AUP	MIPI_DSI_TX1_CLKP/EDP_TX_AUP	1,8V	-

Capitolul 3. Consiliul de dezvoltare

mărimea

Dimensiunea este de 150 mm * 110 mm, 4 straturi, 1,6 mm grosime.

Descrierea interfețelor

Descrierea interfețelor
NU.	Nume
ã1ã	Intrare DC 12V/4pin 2.54mm 12V Intrare
ã2ã	Slot pentru card SIM pentru modul 4G
ã3ã	Slot pentru card TF
ã4ã	USB OTG
ã5ã	USB3.0 HOST
ã6ã	Date SATA
ã7ã	Ieșire HDMI
ã8ã	MIPI LCD1
ã9ã	MIPI LCD0
ã10ã	Camera MIPI
ã11ã	USB 2.0 * 3
ã12ã	USB 2.0 tip A
ã13ã	WIFI/BT(AP6335)
ã14ã	RTC
ã15ã	ETH0
ã16ã	ETH1
ã17ã	Cheie de actualizare
ã18ã	Resetare cheie
ã19ã	Tasta de pornire
ã20ã	Chei (4 pini 2,0 mm)
ã21ã	CAN (3 pini 2,0 mm)
ã22ã	Uart TTL (4 pini 2,0 mm)
ã23ã	RS232 * 2 (4 pini 2,0 mm)
ã24ã	RS485 (4 pini 2,0 mm)
ã25ã	VENTILATOR (2 pini 2,0 mm)
ã26ã	MIC (2 pini 2,0 mm)
ã27ã	HP (2 pini 2,0 mm)
ã28ã	SPK (2 pini 2,0 mm)
ã29ã	Ieșire (4 pini 2,0 mm)
ã30ã	Depanare Uart (4 pini 2,0 mm)
ã31ã	GPIO (2*10pin 2,0mm)
ã32ã	Slot pentru modul 4G (port PCIE)
ã33ã	RK3568 SOM

Placa folosește o sursă de alimentare de 12 V DC, care se conectează prin conector de intrare DC 12 V sau conector de intrare cu 4 pini de 2,54 mm 12 V.

Detalii despre alte interfețe, se pot referi la diagrama schematică și aspectul plăcii de dezvoltare.

Capitolul 4. Proiectare hardware

Referință de proiectare

Luați placa de dezvoltare TC-RK3568 ca platformă hardware, vă puteți referi la designul de alimentare, designul USB, designul portului PCIE, designul afișajului MIPI, designul audio, designul Ethernet, designul camerei și așa mai departe. Acestea sunt deschise clienților, se pot referi la designul plăcii noastre de transport.

Capitolul 5. Proiectare software

Platforma de dezvoltare TC-RK3568 acceptă Android11, Linux Buildroot, Ubuntu și Debian System OS, codurile sursă sunt deschise. Puteți citi referințele, cum ar fi manualul de utilizare a sistemului Thinkcore TC-RK3568.

Hot Tags: Placa de bază RK3568, producători, furnizori, China, cumpărare, comerț cu ridicata, fabrică, fabricat în China, preț, calitate, cel mai nou, ieftin
